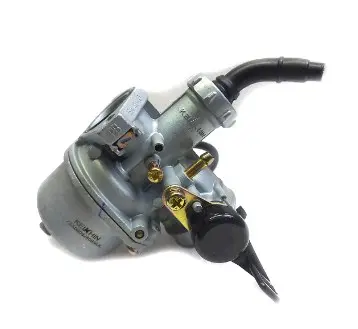

Карбюратор PZ22 под трос для Activ/Delta 110 KEIHIN ST

Карбюратор PZ22 под трос для Activ/Delta 110

Карбюратор предназначен для мопедов Activ и Delta с четырехтактным двигателем объемом 110 см³. Модель PZ22 отвечает за приготовление топливно-воздушной смеси и ее подачу во впускной тракт двигателя. От правильного дозирования топлива зависят запуск мотора, устойчивость холостого хода, отклик на поворот ручки газа и работа мопеда под нагрузкой.

Исполнение «под трос» предусматривает дистанционное управление пусковым обогатителем. Такая конструкция позволяет задействовать режим холодного запуска с помощью соответствующего троса, не обращаясь непосредственно к рычагу на корпусе карбюратора. Это принципиальный критерий подбора: вариант с тросовым приводом следует устанавливать вместо карбюратора с такой же схемой управления.

Назначение и устройство

В корпусе PZ22 объединены воздушный канал, дроссельная заслонка, дозирующие каналы и поплавковая камера. Топливо поступает в камеру, после чего карбюратор дозирует его в соответствии с количеством проходящего воздуха и положением заслонки. При открытии газа двигатель получает больше смеси, а система холостого хода поддерживает работу мотора при закрытой ручке.

Поплавковая камера выполнена в нижней части корпуса и закрыта отдельной крышкой. На карбюраторе предусмотрены присоединения для топливного шланга, впускного патрубка, воздушного фильтра и управляющих тросов. Компоновка рассчитана на установку в топливную систему мопеда, однако положение штуцеров и соединений необходимо сопоставить со старой деталью до монтажа.

Что проверить при выборе

• Модель карбюратора: обозначение PZ22 должно соответствовать конфигурации впуска двигателя.
• Применение: эта позиция рассчитана на Activ/Delta 110; одно лишь внешнее сходство с карбюратором другого мопеда не подтверждает взаимозаменяемость.
• Тип управления обогатителем: необходим вариант с приводом под трос и подходящим наконечником.
• Присоединительные размеры: сравните диаметр соединения со впускным патрубком, крепление со стороны воздушного фильтра и общую посадочную геометрию.
• Подключение управления: проверьте форму наконечников, рабочий ход и свободную укладку тросов без перегибов.
• Расположение соединений: топливный шланг должен подключаться без натяжения и контакта с горячими частями двигателя.

Перед заказом полезно сопоставить новый PZ22 со снятым карбюратором сразу по нескольким признакам. Кроме обозначения модели, имеют значение тип пускового управления, форма корпуса, расположение патрубков и способ соединения с впуском. Такой подход помогает исключить ситуацию, когда похожая деталь не подходит к имеющемуся тросу, фильтру или патрубку.

Установка и первоначальная настройка

Карбюратор устанавливают на чистый впускной патрубок с исправными уплотнениями. Соединения должны быть герметичными: неконтролируемый подсос воздуха меняет состав смеси и может проявляться повышенными либо плавающими оборотами. Топливный шланг подключают без заломов, а тросы прокладывают так, чтобы поворот руля не открывал заслонку и не включал пусковой режим.

После монтажа необходимо убедиться, что дроссель перемещается свободно и полностью возвращается в исходное положение. Затем двигатель прогревают и выполняют регулировку холостого хода и состава смеси в соответствии с настройками конкретного мотора. Универсальные положения регулировочных винтов не заменяют настройку на установленном двигателе, поскольку результат зависит от состояния впуска, воздушного фильтра, топливной системы и цилиндропоршневой группы.

Замена карбюратора актуальна при повреждении корпуса, критическом износе заслонки, нарушении герметичности или дефектах каналов, которые нельзя устранить очисткой и обслуживанием. Затрудненный запуск, провалы при открытии газа и нестабильный холостой ход также требуют проверки карбюратора, но перед заменой стоит исключить подсос воздуха, загрязнение фильтра, проблемы подачи топлива и неправильную регулировку. PZ22 под трос подходит для восстановления штатной схемы питания Activ/Delta 110 при совпадении всех присоединений и органов управления.
