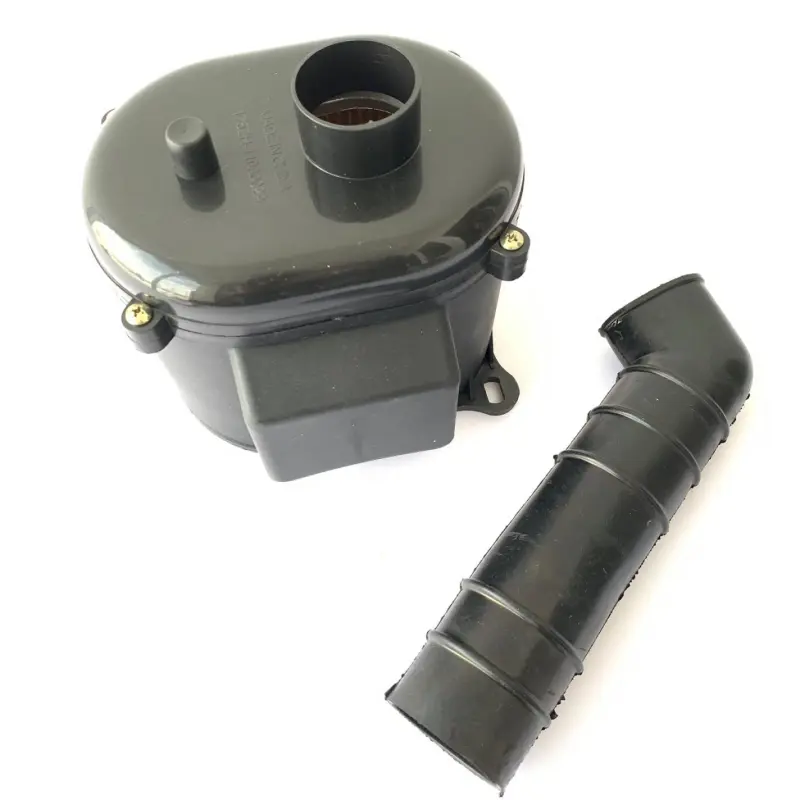

Воздушный фильтр в сборе Mustang 150/200/250-4V (ZUBR) ST

Узел предназначен для системы впуска мотоцикла: он очищает поступающий к карбюратору воздух и задерживает пыль до ее попадания в двигатель. Фильтр подходит для ремонта и обслуживания техники семейства Mustang с указанными в названии вариантами 150, 200 и 250-4V. Исполнение в сборе удобно, когда требуется заменить не только внутреннюю фильтрующую часть, но и корпус с присоединительным патрубком.

Закрытый корпус отделяет фильтрующую зону от окружающей среды и направляет воздушный поток к впуску. Конструкция имеет круглый присоединительный выход, дополнительный малый штуцер и крепежные проушины. Отдельный изогнутый патрубок выполнен с несколькими кольцевыми ребрами. Такая конфигурация рассчитана на штатное размещение детали рядом с двигателем и соединение с впускным трактом мотоцикла. Корпус и патрубок имеют черный цвет.

Назначение фильтра

Во время движения двигатель постоянно забирает наружный воздух. Вместе с ним к впуску могут поступать дорожная пыль и мелкие загрязнения. Воздушный фильтр удерживает их перед карбюратором, поэтому исправность корпуса, фильтрующей части и соединений напрямую влияет на чистоту впуска. Плотно установленный узел не должен иметь незапланированных щелей между корпусом, патрубком и ответными деталями мотоцикла.

Замена актуальна при повреждении корпуса, деформации патрубка, нарушении посадки или сильном загрязнении фильтрующей части. Поводом для осмотра также служат пыль внутри впускного канала, нестабильная работа двигателя после обслуживания фильтра либо заметно ослабленное соединение с карбюратором. Перед установкой необходимо определить причину неисправности: новый фильтр не устранит подсос воздуха через поврежденные соседние соединения.

Что проверить при выборе

• Модель и исполнение мотоцикла. Обозначения Mustang 150, 200 и 250-4V следует рассматривать вместе с фактической конфигурацией впуска, поскольку у техники одного объема могут встречаться разные варианты корпуса и креплений.
• Форму корпуса. Сравните общий контур, расположение крышки, круглого выхода, малого штуцера и выступающей нижней части со снятой деталью.
• Точки крепления. Количество, положение и направление проушин должны совпадать с местами установки на мотоцикле.
• Соединительный патрубок. Проверьте его изгиб, длину, направление концов и посадку на сопрягаемые детали без натяжения и перекоса.
• Посадочные диаметры. До заказа сопоставьте размеры выходного отверстия корпуса и обоих концов патрубка со старым узлом; точные размеры для этой позиции не заявлены.
• Свободное пространство. После монтажа корпус не должен упираться в раму, проводку, тросы или другие детали.

Рекомендации по установке

Перед монтажом очистите место крепления и прилегающую часть впуска от пыли, не допуская попадания загрязнений к карбюратору. Сначала примерьте корпус и убедитесь, что проушины совмещаются без принудительного изгиба. Затем установите патрубок в его штатном направлении, проверьте глубину посадки на обоих концах и надежность применяемых на мотоцикле фиксаторов. Малый штуцер должен подключаться только к предусмотренной для него линии; оставлять требуемое соединение открытым нельзя.

После сборки осмотрите стыки по всему периметру и убедитесь, что патрубок не смят, не перекручен и не находится под постоянным натяжением. Крышка корпуса должна прилегать равномерно, а крепеж — удерживать узел без люфта. При последующем обслуживании контролируйте чистоту фильтрующей части, состояние корпуса и плотность всех соединений. Тщательная сверка геометрии со старой деталью помогает выбрать подходящее исполнение для конкретного Mustang и установить фильтр без переделки штатного впуска.
