Демпфер заднего колеса Suzuki MX50V с подшипником и сальником ST

Демпфер заднего колеса Suzuki MX50V с подшипником и сальником

Деталь предназначена для ремонта заднего колесного привода мопеда Suzuki MX50V. Демпфер устанавливается со стороны ведомой звезды и участвует в передаче крутящего момента от цепного привода к колесу. Вместе с демпферными резинками он помогает смягчать резкие изменения нагрузки при трогании, переключении передач и изменении положения ручки газа. Это снижает ударное воздействие между звездой и колесом и делает передачу тяги более плавной.

В корпус уже установлены подшипник и сальник. Подшипник поддерживает вращение детали относительно оси, а сальник закрывает посадочную зону от дорожной пыли и влаги и помогает удерживать смазку. Такое исполнение упрощает ремонт: подшипник и уплотнение не нужно отдельно подбирать к корпусу. При этом перед монтажом необходимо проверить соответствие детали конкретной версии заднего колеса, поскольку у внешне похожих мопедных узлов могут отличаться посадки и расположение креплений.

Конструкция и назначение

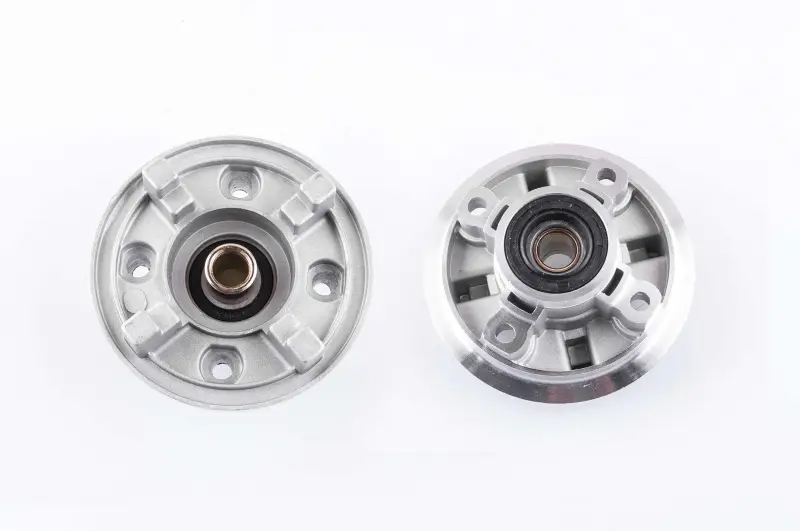

Демпфер выполнен в виде круглого корпуса с центральной посадкой под ось. На одной стороне расположены опорные площадки и отверстия для соединения с ведомой частью привода, на другой — ребра жесткости и участки сопряжения с колесом. Центральная часть содержит подшипник и уплотнение. Такая компоновка объединяет опору вращения и соединительную часть заднего привода в одном корпусе.

В исправном состоянии деталь должна ровно располагаться в посадочном месте, свободно вращаться на подшипнике и не иметь заметного радиального либо бокового люфта. Замена требуется при повреждении корпуса, выработке посадок, трещинах, перекосе, заедании или шуме подшипника, а также при повреждении рабочей кромки сальника. Удары при наборе и сбросе тяги могут быть связаны не только с корпусом, но и с изношенными демпферными резинками, поэтому их состояние проверяют одновременно.

Что проверить перед выбором

• Модель техники: изделие предназначено для Suzuki MX50V; обозначение модели должно совпадать полностью.
• Форма обеих сторон: сравните наружный контур, ребра, выступы и посадочные площадки со снятой деталью.
• Крепежные точки: проверьте количество отверстий, их взаимное расположение и форму мест соединения со звездой.
• Центральная посадка: сопоставьте внутренний диаметр подшипника с осью и используемыми дистанционными втулками.
• Глубина установки: после сборки звезда, цепь и колесо должны сохранять штатное взаимное положение без перекоса.
• Сопряжение с резинками: выступы корпуса должны соответствовать пазам демпферных вставок и свободно входить в посадку без переделки.

Установка и проверка после ремонта

Перед сборкой очищают посадочное место в колесе и осматривают ось, втулки, демпферные резинки, звезду и крепеж. На сопрягаемых поверхностях не должно быть заусенцев, сильной выработки или загрязнений, мешающих установить корпус до штатного положения. Подшипник предварительно проверяют вручную: вращение должно быть плавным, без хруста, подклинивания и ощутимого люфта. Сальник нельзя деформировать инструментом или устанавливать с перекосом.

После монтажа колесо прокручивают вручную и проверяют легкость хода, положение цепи и отсутствие контакта вращающихся деталей с неподвижными частями. Крепеж звезды и оси затягивают по требованиям для конкретной модификации Suzuki MX50V. После короткой контрольной поездки полезно повторно проверить люфт, нагрев подшипника, посторонний шум и затяжку соединений. Правильное совпадение геометрии демпфера, оси, звезды и посадки в колесе позволяет восстановить штатную работу заднего привода без изменения сопрягаемых деталей.
