Силиконовый патрубок воздушного фильтра Honda Dio AF34/AF35, цветной

Силиконовый патрубок воздушного фильтра Honda Dio AF34/AF35

Патрубок предназначен для соединения корпуса воздушного фильтра с карбюратором на скутерах Honda Dio AF34 и AF35. Он образует закрытый канал, по которому прошедший через фильтр воздух поступает во впуск двигателя. Деталь не очищает воздух самостоятельно: ее задача — сохранить герметичное соединение между корпусом фильтра и карбюратором.

Исправность этого участка напрямую влияет на работу впуска. Трещины, разрывы, затвердевшие края или неплотная посадка позволяют воздуху проходить в обход предусмотренного канала. В результате состав топливовоздушной смеси может изменяться, а вместе с этим появляются нестабильный холостой ход, затрудненный запуск, провалы при разгоне или шипение в районе карбюратора. Поврежденный патрубок также способен пропускать во впуск воздух, который не прошел через фильтр.

Конструкция и назначение

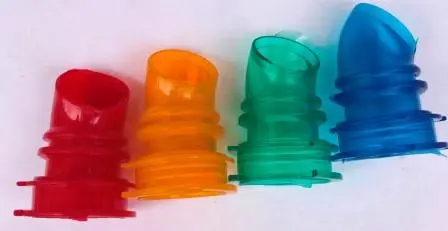

Цветной патрубок изготовлен из силикона и имеет изогнутую форму, соответствующую расположению воздушного фильтра и карбюратора на совместимых моделях. На корпусе предусмотрены формованные кольцевые участки и посадочные края. Такая конфигурация позволяет разместить деталь в ограниченном пространстве скутера и зафиксировать ее на соединяемых частях. Товар представлен в нескольких ярких цветах; конкретный вариант исполнения следует уточнить при выборе.

• Назначение: передача очищенного воздуха от корпуса фильтра к карбюратору.
• Совместимость: Honda Dio с обозначениями кузова AF34 и AF35.
• Материал: силикон.
• Исполнение: цветное, с изогнутым профилем и формованными кольцевыми участками.

Когда требуется замена

Патрубок стоит проверить при обслуживании воздушного фильтра, карбюратора и впуска, а также при появлении нестабильной работы двигателя. Поводом для замены служат сквозные трещины, надрывы, деформация, потеря эластичности и края, которые уже не обеспечивают плотную посадку. Отдельно проверяют места крепления: даже целая деталь не должна свободно проворачиваться, соскакивать с соединения или оставлять зазор.

Как подобрать патрубок

Перед покупкой необходимо подтвердить обозначение скутера — AF34 либо AF35. Одного названия Honda Dio недостаточно, поскольку семейство включает разные поколения и варианты конструкции. Полезно сопоставить новую деталь со снятым патрубком по общей форме, направлению изгиба, расположению формованных участков, длине посадочных зон и диаметрам обоих соединений. Точные размеры этой позиции не заявлены, поэтому сравнение с исправной старой деталью помогает исключить ошибку при подборе.

Патрубок следует выбирать именно для штатного соединения корпуса воздушного фильтра с карбюратором. Он не является самим воздушным фильтром, впускным коллектором между карбюратором и двигателем или универсальным шлангом. Если на скутере установлен нестандартный карбюратор либо изменен корпус фильтра, совместимость необходимо оценивать по фактическим посадочным местам.

Установка и проверка

Монтаж выполняют на заглушенном и остывшем двигателе. Старый патрубок снимают после ослабления креплений, затем очищают и осматривают соединительные поверхности корпуса фильтра и карбюратора. Новую деталь располагают без перекручивания, полностью надевают обоими краями на посадочные места и равномерно фиксируют штатными креплениями. Чрезмерное затягивание нежелательно: оно может деформировать край патрубка или повредить соединяемую часть.

После сборки проверяют плотность посадки по всей окружности, отсутствие заломов и зазоров. При первом запуске двигатель должен работать без постороннего свиста или шипения в зоне впуска. Периодический осмотр патрубка удобно совмещать с обслуживанием воздушного фильтра: так проще вовремя обнаружить ослабленное крепление, трещину или потерю эластичности и сохранить герметичный путь воздуха к карбюратору.
