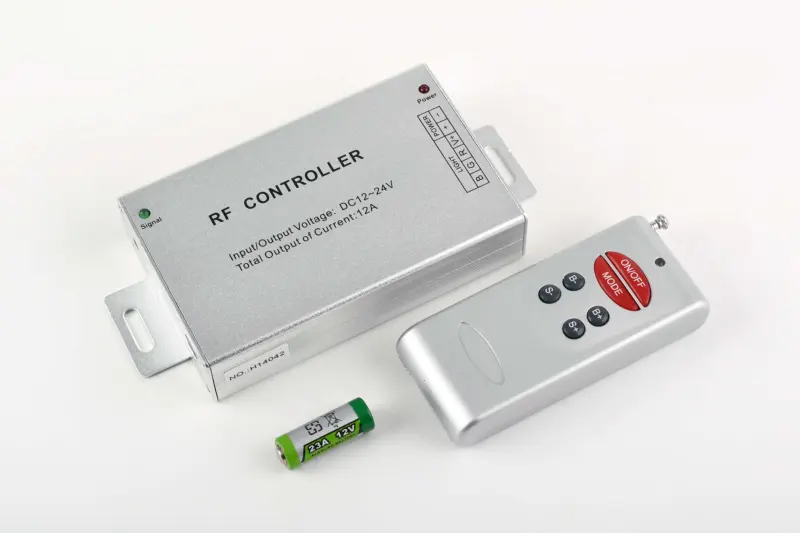

RGB-контроллер 12–24 В, 12 А с радиопультом на 6 кнопок

RGB-контроллер 12–24 В с радиопультом

Контроллер предназначен для управления низковольтной аналоговой RGB-подсветкой. Он устанавливается между источником постоянного напряжения и RGB-лентой либо другим совместимым трехканальным LED-светильником, принимает команды радиопульта и регулирует работу красного, зеленого и синего каналов. Такой формат удобен для декоративной подсветки мотоцикла и другой техники, если напряжение, схема подключения и ток нагрузки соответствуют параметрам устройства.

Управление цветом и режимами

Шестикнопочный радиопульт позволяет включать и выключать подсветку, выбирать режим, менять яркость статического свечения и скорость динамических эффектов. Контроллер поддерживает семь фиксированных цветов, резкие и плавные переходы между цветами, а также стробоскопический эффект. Команды передаются по радиоканалу, поэтому для обычного управления не требуется направлять пульт точно на приемник, как это бывает с инфракрасными системами.

Совместимость и правильный выбор

Рабочий диапазон контроллера — 12–24 В постоянного напряжения. Напряжение источника питания и подключенной подсветки должно совпадать: для 12-вольтовой ленты используют питание 12 В, для 24-вольтовой — 24 В. Устройство имеет три выходных канала и рассчитано на RGB-нагрузку с общим анодом, то есть на обычное четырехпроводное подключение с общим положительным контактом и отдельными линиями R, G и B. Адресные ленты с линией передачи данных требуют контроллера другого типа.

Допустимый общий выходной ток составляет до 12 А, при этом на каждый цветовой канал приходится до 4 А. Соответствующая предельная мощность — до 144 Вт при 12 В и до 288 Вт при 24 В. При подборе учитывают не только общую мощность ленты, но и нагрузку отдельных каналов: превышать лимит одного канала нельзя, даже если суммарное значение остается ниже 12 А. Для уже собранной подсветки сравните напряжение, четыре контакта подключения, общий положительный провод и потребляемый ток.

При замене приемника необходимо учитывать совместимость радиопульта. Одинаковое количество кнопок или похожий корпус само по себе не означает, что пульт от другой модели будет работать с этим контроллером. Если меняется только одна часть комплекта, заранее сопоставьте рабочую частоту, модель и способ привязки. Представленный вариант использует радиоканал 433 МГц и комплектный шестикнопочный пульт.

Подключение и проверка

Перед монтажом питание отключают. К входным контактам подключают источник 12 или 24 В с соблюдением полярности, а к выходу — общий положительный провод и линии R, G, B подсветки. Назначение контактов следует сверять с обозначениями на корпусе. После фиксации проводов сначала проверяют отдельное свечение красного, зеленого и синего каналов, затем яркость и динамические программы. Если один цвет не включается или оттенки перепутаны, проверяют соответствие проводов выходам R, G и B.

Корпус приемника снабжен боковыми монтажными ушками, поэтому блок можно закрепить на выбранной поверхности, не оставляя его свободно на проводах. Для установки на мотоцикле выбирают место, где разъемы и проводка не испытывают натяжения, а контроллер не мешает обслуживанию других компонентов. Размещение блока должно соответствовать условиям эксплуатации техники.

Когда стоит проверить или заменить контроллер

Поводом для диагностики служат отсутствие реакции на пульт, пропадание одного из цветов, самопроизвольная смена режима или нестабильное свечение. Сначала проверяют источник питания, контакты, состояние RGB-ленты и батарею пульта. Если питание и нагрузка исправны, а приемник не управляет каналами или не принимает команды, замена контроллера возвращает штатное управление цветом и эффектами без переделки совместимой четырехпроводной подсветки.

• Питание: DC 12–24 В.
• Выход: 3 канала RGB, общий анод.
• Максимальный ток: до 12 А суммарно, до 4 А на канал.
• Управление: радиопульт 433 МГц, 6 кнопок.
• Режимы: фиксированные цвета, регулировка яркости, настройка скорости и динамические эффекты.
