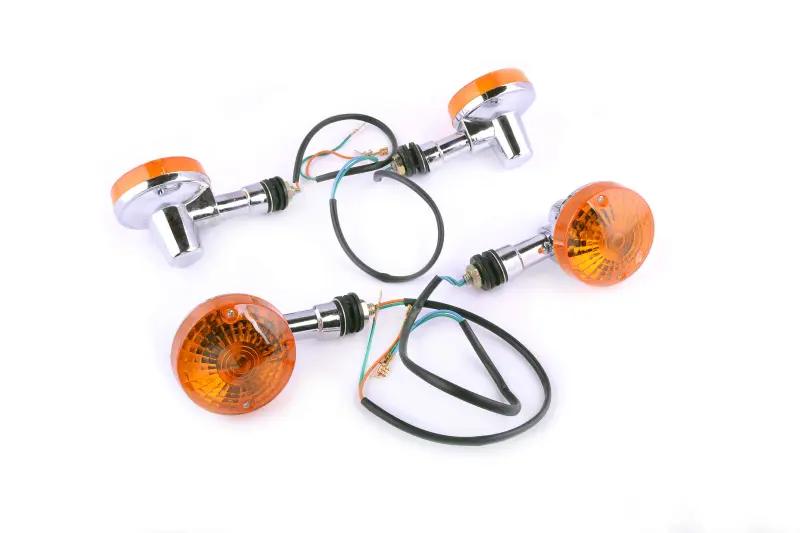

Указатели поворота для мотоцикла ОРИОН, хром, 4 шт., JING (mod.A)

Указатели поворота для мотоцикла ОРИОН, хром, JING (mod.A) — комплект из четырёх сигнальных фонарей. Они обозначают намерение водителя повернуть или перестроиться. Такой комплект нужен при замене повреждённых поворотников, а также когда установленные фонари отличаются по форме и состоянию. Круглые оранжевые рассеиватели сочетаются с корпусами и ножками в хромированном исполнении.

Конструкция и причины замены

Каждый указатель имеет отдельную ножку с резьбовым креплением и выходящие провода для подключения. У основания ножек расположены чёрные вставки. При подборе имеет значение вся конструкция: корпус должен помещаться на своём месте, крепление — подходить к кронштейну, а проводам должно хватать длины до точки соединения без натяжения. Одного совпадения формы рассеивателя для установки недостаточно.

Поворотник меняют при трещинах рассеивателя, сломанной ножке, повреждённой резьбе или разрушении корпуса. Поводом для проверки служат люфт фонаря, вода внутри и пропадание света на неровностях. После падения стоит осмотреть не только наружную часть, но и место крепления: деформированный кронштейн может не удерживать даже исправный указатель. Если фонарь перестал мигать без заметных повреждений, сначала проверяют контакты, проводку и работу реле поворотов, чтобы не менять исправную деталь.

Что сверить при подборе

Сравните снятый указатель с новым по форме основания, диаметру и длине крепёжной резьбы, вылету ножки и габаритам корпуса. Проверьте, хватает ли места для затяжки крепления и не будет ли рассеиватель упираться в облицовку, багажник или другие детали. Слишком короткая ножка может оставить сигнал частично закрытым, а неподходящая резьба не позволит закрепить фонарь без переделки кронштейна.

Отдельно сопоставьте количество проводов, тип наконечников и схему подключения мотоцикла. Цвет изоляции сам по себе не подтверждает назначение провода. Электрические параметры указателя и тип источника света должны соответствовать бортовому питанию и реле: несоответствие нагрузки может изменить частоту мигания или нарушить работу сигнала. Для подбора полезнее сверить старый фонарь и его подключение, чем ориентироваться только на название мотоцикла.

Установка и проверка

Работу начинают с выключенного зажигания и отключённого питания. До снятия старого поворотника отмечают расположение проводов, затем разъединяют контакты и освобождают крепление. Заодно осматривают кронштейн, крепёж и участки проводки возле ножки. Повреждённые наконечники и изоляцию приводят в порядок, а негодные крепёжные детали заменяют. Новый фонарь закрепляют без перекоса и чрезмерного усилия, направляя рассеиватель наружу в нужную сторону.

Провода укладывают с запасом на движение руля, вдали от горячих поверхностей и острых кромок. Соединения защищают от влаги и случайного касания металлических частей. После подключения проверяют левый и правый сигнал, равномерность мигания и устойчивость креплений. При полном повороте руля проводка не должна натягиваться или пережиматься. Ненормальная частота мигания, слабый свет или перебои требуют проверки подключения и соответствия компонентов.
