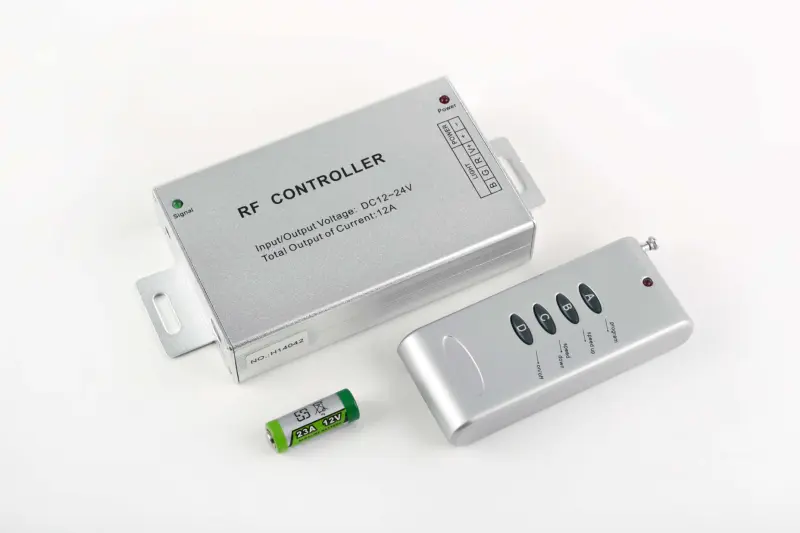

RGB-контроллер 12–24 В, 12 А с 4-кнопочным радиопультом

RGB-контроллер 12–24 В, 12 А с радиопультом

Контроллер предназначен для управления обычной неадресной RGB-подсветкой с общим анодом. Он устанавливается между источником постоянного напряжения и светодиодной лентой либо другим совместимым трехцветным световым оборудованием. Устройство раздельно регулирует красный, зеленый и синий каналы, благодаря чему позволяет включать подсветку, выбирать цвет и запускать динамические световые программы с компактного четырехкнопочного радиопульта.

Назначение и схема работы

Модель рассчитана на питание постоянным напряжением 12–24 В. Выход выполнен по трехканальной схеме RGB, а суммарный допустимый ток составляет 12 А. Для системы на 12 В подтверждено распределение до 4 А на каждый из трех цветовых каналов. Контроллер подходит именно для неадресной RGB-подсветки, у которой вся подключенная секция одновременно воспроизводит выбранный цвет или эффект. С цифровыми адресными лентами, RGBW-лентами и изделиями с другой распиновкой такой способ управления несовместим.

Команды передаются по радиоканалу, поэтому управление выполняется отдельным ручным пультом на четыре кнопки. Его функции охватывают включение и выключение, переключение программ и изменение скорости воспроизведения эффектов. Для статического свечения контроллер позволяет выбирать цвет и регулировать яркость, а в динамическом режиме — менять характер и темп цветовых переходов. Точное количество встроенных программ зависит от исполнения партии, поэтому выбирать контроллер только по числу эффектов не следует.

Что проверить перед выбором

• Напряжение подсветки. Источник питания, контроллер и RGB-лента должны работать от одного постоянного напряжения в пределах 12–24 В. Подключение оборудования с разными номиналами может привести к неправильной работе.
• Тип светодиодного оборудования. Нужна неадресная трехканальная RGB-подсветка с общей плюсовой линией. У совместимой ленты используются общий контакт V+ и отдельные выводы R, G и B.
• Потребляемый ток. Суммарная нагрузка не должна превышать 12 А, а ток отдельного цветового канала в системе 12 В — 4 А. Расчет выполняют по характеристикам всей подключаемой ленты, а не только одного отрезка.
• Способ соединения. На корпусе предусмотрены клеммы для входного питания и выходные контакты V+, R, G и B. До установки нужно сопоставить их с проводами подсветки и проверить полярность источника.
• Тип управления. Контроллер работает со своим четырехкнопочным радиопультом. Пульты от внешне похожих RGB-комплектов могут использовать другое кодирование и не обязаны управлять этим приемником.

Подключение и установка

Монтаж выполняют при отключенном питании. Сначала к входным клеммам подводят плюс и минус от подходящего источника 12 или 24 В, затем к выходу подключают общий плюс RGB-подсветки и три цветовых канала. Перестановка R, G и B обычно проявляется неправильным соответствием выбранного и фактического цвета, а ошибка в общей линии или полярности не позволяет системе работать штатно. Перед окончательным креплением полезно проверить включение, основные цвета и переключение режимов.

Прямоугольный корпус снабжен боковыми монтажными ушками, поэтому приемник можно закрепить отдельно от пульта и проводки. Для установки на мотоцикле или другой технике заранее выбирают место, где клеммы и корпус не будут контактировать с водой, движущимися деталями и нагретыми поверхностями. Провода закрепляют так, чтобы вибрация не создавала натяжения на клеммах. Способ защиты соединений подбирают с учетом конкретного места монтажа, поскольку класс влагозащиты этой модели не заявлен.

Когда контроллер требует замены

Причиной проверки или замены становятся отсутствие реакции на исправный пульт, пропадание одного из цветов, неверное переключение программ либо нестабильная работа при заведомо подходящем источнике питания и допустимой нагрузке. Перед заменой следует отдельно проверить питание, полярность, состояние проводов и саму RGB-ленту: похожие признаки могут возникать из-за плохого контакта или неисправности светового оборудования.

Этот контроллер подойдет для ремонта или создания простой декоративной RGB-подсветки без приложения и сложной настройки. Для точного подбора достаточно сопоставить напряжение, трехканальную схему с общим анодом, распиновку V+/R/G/B и расчетный ток всей нагрузки.
