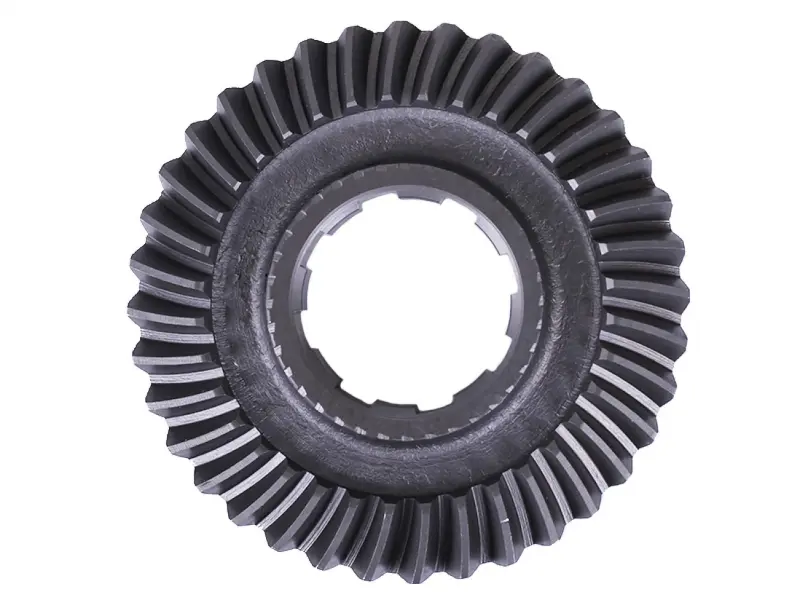

Шестерня полуоси КПП Z-36 для мотоблока 178F/186F

Шестерня полуоси КПП Z-36 для мотоблока

Шестерня полуоси, также называемая второй частью планетарки, предназначена для ремонта шестеренчатого редуктора мотоблоков с двигателями семейства 178F и 186F. Деталь участвует в передаче вращения внутри трансмиссии и соединяется с полуосью через внутреннее шлицевое отверстие. Исполнение Z-36 указывает на зубчатый венец с 36 зубьями.

Конструкция и назначение

Шестерня имеет наружный диаметр 127 мм, толщину 18 мм и ступенчатую внутреннюю посадку диаметром 46/50 мм. Внутри расположено 8 шлицов. Наружный косозубый венец входит в зацепление с ответной деталью редуктора, а шлицевая посадка передает вращение на полуось. Такая конструкция требует точного совпадения сразу нескольких параметров: количества зубьев, формы зубчатого венца, диаметров посадочной части и числа шлицов.

Модель применяется в шестеренчатых КПП мотоблоков с воздушным охлаждением и двигателями 178F/186F. В товарных карточках этой детали также указывается применение на бензиновой и дизельной технике мощностью 6–9 л. с. Однако одного типа двигателя для правильного выбора недостаточно: редукторы мотоблоков одной мощности могут различаться внутренним устройством и размерами деталей.

Основные параметры

• Назначение: шестерня полуоси шестеренчатого редуктора мотоблока.
• Исполнение: вторая часть планетарки, косозубый зубчатый венец.
• Количество зубьев: 36.
• Наружный диаметр: 127 мм.
• Внутренние диаметры: 46/50 мм.
• Количество шлицов: 8.
• Толщина: 18 мм.
• Масса: 890 г.
• Применение: КПП мотоблоков 178F/186F с шестеренчатым редуктором.

Как проверить совместимость

Перед выбором сопоставьте деталь со снятой шестерней. Сначала пересчитайте зубья: для этой модификации их должно быть 36. Затем измерьте максимальный наружный диаметр, общую толщину и обе ступени внутреннего отверстия. Отдельно проверьте 8-шлицевую посадку, ее форму и расположение. Даже небольшое отличие посадочных размеров или профиля зубьев не позволяет считать похожую шестерню взаимозаменяемой.

Обратите внимание и на тип венца. Эта версия является косозубой, поэтому ее нельзя подбирать только по диаметру и числу зубьев без сравнения направления и формы зацепления. Для уверенного подбора полезно сверить компоновку редуктора, обозначение двигателя 178F либо 186F и параметры старой детали. Название модели мотоблока само по себе не всегда определяет вариант КПП: в пределах одной серии техники могут применяться разные модификации трансмиссии.

Когда требуется замена

Проверка шестерни необходима при появлении ударов, хруста или нетипичного шума в редукторе, при заметном люфте полуоси и после разборки трансмиссии из-за пропадания привода. Основанием для замены служат сколы и трещины зубьев, выраженная выработка их боковых поверхностей, деформация венца либо повреждение внутренних шлицов. Эксплуатация изношенной детали ухудшает зацепление и может ускорить повреждение сопряженных компонентов.

При монтаже следует очистить посадочные поверхности и проверить состояние ответной шестерни, полуоси, шлицов, подшипников и регулировочных деталей. Новая шестерня должна садиться без перекоса и чрезмерного люфта, а зубчатая пара — свободно вращаться без закусывания. Сборку, регулировку зацепления и заправку редуктора смазочным материалом выполняют в соответствии с устройством конкретной КПП. Такой подход помогает устранить причину неисправности, а не только заменить поврежденную деталь.
