Трехпозиционная ручка акселератора с реверсом для электросамоката

Трехпозиционная ручка акселератора с реверсом для электросамоката

Поворотная ручка предназначена для управления тягой электросамоката и подключения к электронному контроллеру. В корпус рядом с грипсой встроены отдельный трехпозиционный переключатель и орган управления реверсом. Такое исполнение объединяет основные команды в одном месте на руле: водитель регулирует тягу поворотом кисти и может пользоваться дополнительными режимами, если их поддерживают контроллер и схема конкретного электросамоката.

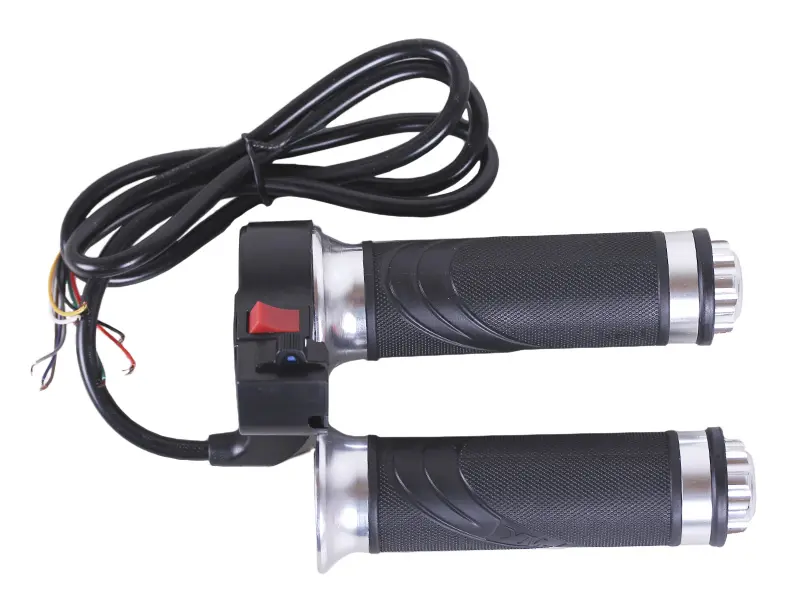

Конструкция включает правую поворотную грипсу с блоком переключателей, парную левую грипсу и кабель для подключения. Рельефная черная поверхность помогает удерживать руль без лишнего проскальзывания ладони, а металлические декоративные вставки закрывают края рукояток. Длина грипс указана как 125/150 мм, длина провода составляет 1020 мм, масса изделия — 326 г. Эти параметры позволяют заранее оценить размещение деталей на руле и маршрут кабеля к контроллеру.

Назначение и особенности конструкции

• Поворотная грипса передает команду изменения тяги контроллеру электросамоката.
• Трехпозиционный переключатель размещен непосредственно возле правой рукоятки и доступен без переноса руки в другую часть руля.
• Отдельное управление реверсом рассчитано на технику, в которой контроллер поддерживает движение назад.
• Парная левая грипса позволяет оформить обе стороны руля в одинаковом стиле и заменить изношенные рукоятки одновременно.
• Кабель длиной 1020 мм дает возможность проложить проводку вдоль рулевой стойки при условии, что этой длины достаточно для конкретной компоновки.

Что проверить перед выбором

Эта ручка не должна подбираться только по внешней форме. Сначала сравните длину обеих грипс со свободным местом на руле и измерьте диаметр рулевой трубы в зоне установки. Уточните способ фиксации старой ручки, положение корпуса переключателей относительно тормозной ручки и других органов управления. После монтажа поворотная часть не должна задевать торец руля, соседний кронштейн или неподвижную левую грипсу.

Отдельного внимания требует подключение. Сопоставьте количество проводов, их назначение и схему контактов со старой деталью и контроллером. Одинаковый цвет изоляции не подтверждает одинаковую распиновку, поэтому соединение выполняют по электрической схеме конкретной модели. Также заранее проверьте, предусмотрены ли контроллером трехпозиционное управление и реверс: наличие переключателей на ручке само по себе не добавляет эти функции несовместимой системе.

Длина кабеля измеряется с учетом реального маршрута проводки. Проводу необходим запас для поворота руля в обе стороны, но он не должен образовывать петлю возле подвижных деталей. Если штатная проводка использует разъем, сравните его тип и расположение контактов; представленный вариант имеет выведенные проводники и может потребовать подключения по схеме техники.

Установка и проверка

Монтаж выполняют при выключенном электросамокате и отсоединенном аккумуляторе. Перед окончательной фиксацией разместите блок так, чтобы переключатели были доступны, а кисть сохраняла естественное положение на грипсе. Кабель прокладывают без натяжения, резких перегибов и зажатия рулевой стойкой. После соединения сначала проверьте свободный ход ручки, надежность крепления обеих грипс и отсутствие натяжения провода при полном повороте руля.

Работу тяги, трехпозиционного переключателя и реверса проверяют поочередно на неподвижной технике с вывешенным ведущим колесом либо согласно сервисной процедуре производителя электросамоката. Направление вращения колеса должно соответствовать выбранному режиму. Ручка подходит для ремонта при повреждении кабеля, чрезмерном люфте, тугом или неровном ходе старой грипсы, а также при неисправности встроенных переключателей. Точное совпадение размеров, проводки и функций контроллера остается главным условием корректной замены.

Характеристики

• Тип: поворотная ручка акселератора с парной грипсой.
• Назначение: электросамокат.
• Управление: трехпозиционный переключатель и реверс.
• Длина грипс: 125/150 мм.
• Длина провода: 1020 мм.
• Масса: 326 г.
