Механический тормозной суппорт для электросамоката

Механический суппорт дискового тормоза электросамоката

Суппорт предназначен для ремонта механического дискового тормоза электросамоката. При нажатии на тормозную ручку трос поворачивает приводной рычаг корпуса, после чего колодки прижимаются к тормозному диску и создают необходимое для замедления трение. Такая деталь нужна при повреждении корпуса или привода, нарушении регулировки, заклинивании механизма либо износе, который уже нельзя устранить обслуживанием и настройкой.

Конструкция и назначение

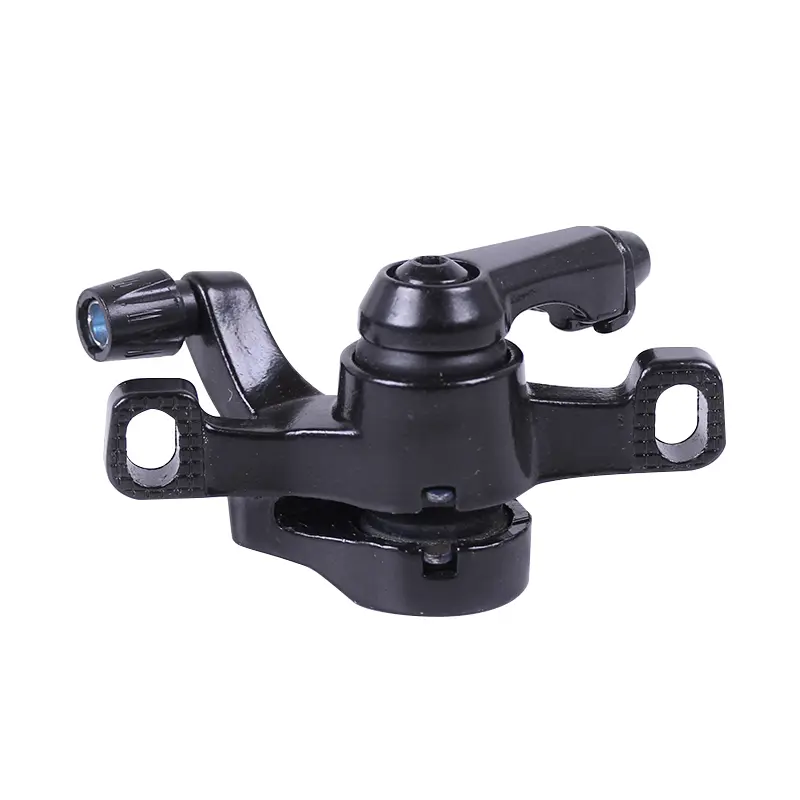

Черный корпус имеет два продолговатых монтажных отверстия, приводной рычаг для троса и резьбовой регулятор в месте входа оболочки троса. Продолговатая форма креплений позволяет выставлять положение суппорта относительно плоскости диска в пределах, предусмотренных посадкой самоката. Регулятор помогает скорректировать натяжение троса и свободный ход тормозной ручки после монтажа. Суппорт работает с тормозным диском и колодками как единый механизм, поэтому качество торможения зависит не только от самой детали, но и от состояния всех сопряженных компонентов.

Перед заказом необходимо сравнить новую деталь со старой по общей форме корпуса, расположению приводного рычага, стороне подвода троса, конфигурации крепежных проушин и межосевому расстоянию монтажных болтов. Отдельно проверяют положение суппорта относительно диска, диаметр и толщину ротора, форму используемых колодок, а также доступное пространство возле колеса. Одинаковое назначение деталей еще не означает совпадения их посадки: у разных серий электросамокатов различаются кронштейны, направление установки и геометрия тормоза.

Что проверить при подборе

• Крепление: количество отверстий, расстояние между их центрами, диаметр болтов и диапазон регулировки в продолговатых пазах.
• Расположение: сторону установки возле колеса, направление приводного рычага и маршрут тормозного троса без резких перегибов.
• Тормозной диск: его положение между рабочими поверхностями, диаметр, толщину и отсутствие бокового биения.
• Колодки: форму, размеры, остаточную толщину и совместимость с посадочными местами выбранного суппорта.
• Тросовый привод: состояние троса и оболочки, надежность фиксации и достаточный ход рычага для полного срабатывания механизма.

Установка и настройка

При монтаже суппорт сначала закрепляют так, чтобы корпус сохранял возможность небольшого смещения в пазах. Затем его центрируют относительно тормозного диска: ротор должен проходить между колодками без постоянного касания, а при нажатии ручки — зажиматься ровно и предсказуемо. После выравнивания крепеж затягивают, фиксируют трос и регулируют его натяжение. Слишком слабое натяжение увеличивает ход ручки и задерживает срабатывание, а чрезмерное может оставить колодки прижатыми к диску и мешать свободному вращению колеса.

После установки колесо прокручивают вручную, проверяют отсутствие непрерывного трения и несколько раз нажимают тормозную ручку. Крепеж, положение корпуса и фиксацию троса повторно контролируют после пробного торможения на малой скорости. Если диск деформирован, колодки загрязнены или трос движется с заеданием, замена одного суппорта не устранит причину неисправности — эти детали следует обслужить или заменить отдельно. Точная регулировка особенно важна для равномерного контакта колодок и понятной реакции тормоза во время поездки.
