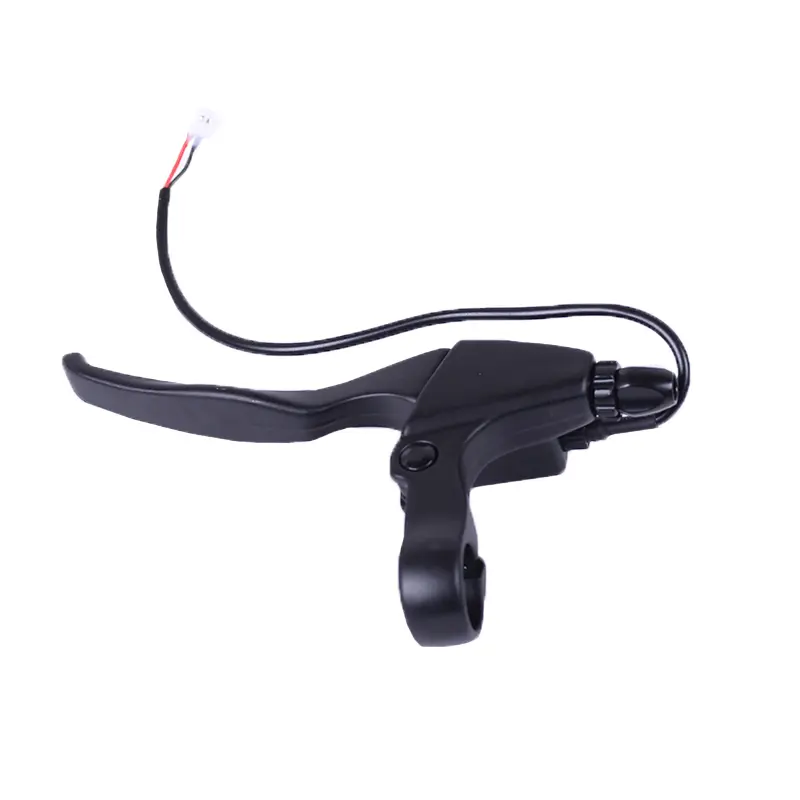

Ручка тормоза электросамоката с проводом датчика

Ручка тормоза электросамоката с проводом датчика

Ручка предназначена для управления механическим тормозом электросамоката и передачи сигнала при нажатии рычага. Она устанавливается на руле и работает сразу с двумя частями системы: перемещение рычага натягивает тормозной трос, а двухпроводное подключение связывает встроенный датчик с контроллером. Реакция электроники на этот сигнал определяется конструкцией конкретного самоката.

Назначение и конструкция

Изделие объединяет черный тормозной рычаг, корпус с замкнутым рулевым хомутом, посадочное место для оболочки троса, регулировочный узел и провод с небольшим белым разъемом. Такая компоновка подходит для систем, в которых механическое торможение дополнено контрольным сигналом. Регулировочный узел возле входа троса используют для настройки его натяжения и свободного хода рычага в пределах, предусмотренных тормозным механизмом.

Ручка требуется при поломке или деформации прежнего рычага, повреждении корпуса, чрезмерном люфте оси, заедании хода либо неисправности сигнальной части. После замены рычаг должен двигаться плавно, без перекоса возвращаться в исходное положение и уверенно передавать усилие на трос. Корпус должен оставаться неподвижным на руле при каждом нажатии.

Что сопоставить перед покупкой

• Сторону установки. Направление рычага и расположение крепежного хомута должны соответствовать месту штатной ручки на руле.
• Посадку на руль. Необходимо сравнить внутренний диаметр хомута, его ширину и способ затяжки с демонтированной деталью.
• Механическое соединение. Проверьте форму наконечника троса, способ его фиксации в рычаге и посадку наружной оболочки в регулировочном узле.
• Подключение датчика. Сопоставьте количество проводов, форму и размеры разъема, расположение контактов, длину кабеля и принцип срабатывания штатной ручки.
• Свободное место. Корпус не должен мешать грипсе, курку газа, дисплею, переключателям и другим органам управления.

Одного внешнего сходства недостаточно: у похожих тормозных ручек могут различаться диаметр хомута, сторона установки, тросовое крепление, разъем и логика сигнала. До заказа лучше снять старую деталь или обеспечить к ней свободный доступ, чтобы сравнить все точки соединения без приблизительных замеров.

Установка и проверка

Перед монтажом самокат выключают, затем ослабляют тормозной трос и отсоединяют разъем прежней ручки. Новую деталь размещают на руле под удобным углом, фиксируют хомут, устанавливают наконечник троса и подключают провод. Кабель прокладывают без натяжения, пережатия и резких перегибов, оставляя достаточный запас для полного поворота руля в обе стороны.

После сборки регулируют свободный ход рычага и проверяют возврат тормозного механизма. При отпущенной ручке колесо должно вращаться без постоянного подтормаживания, а при нажатии — предсказуемо замедляться. Отдельно контролируют реакцию электроники самоката на сигнал датчика. Сначала систему несколько раз испытывают на неподвижной технике, затем выполняют пробную проверку на малой скорости. Если корпус смещается, рычаг заедает, трос натянут неправильно или электронный сигнал обрабатывается некорректно, пользоваться самокатом до устранения причины не следует.
