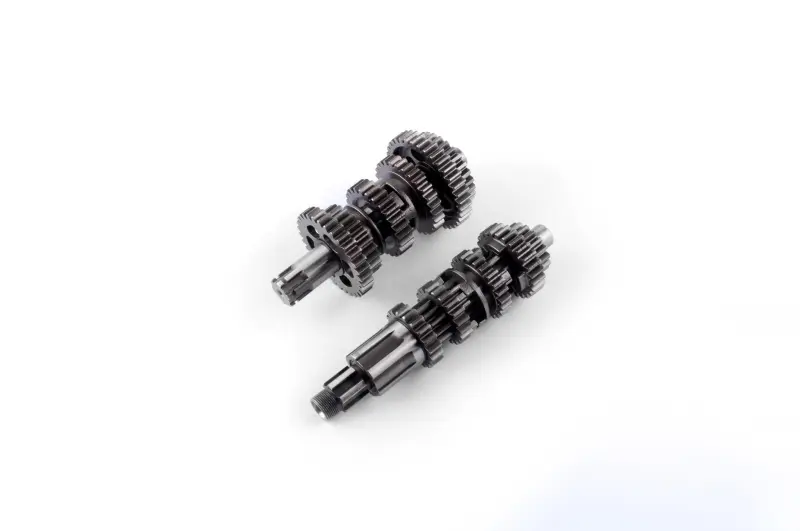

Коробка передач в сборе 4T CB150 ST

Коробка передач в сборе 4T CB150 ST

Коробка передач предназначена для ремонта трансмиссии четырёхтактных мотоциклов на платформе CB150. Узел устанавливается внутри двигателя и передаёт крутящий момент к приводу. В комплект входят собранные валы с шестернями, поэтому при комплексном ремонте не приходится подбирать каждую шестерню отдельно и формировать набор из разрозненных деталей.

Замена коробки в сборе актуальна при критическом износе или повреждении нескольких сопряжённых элементов. Основанием для разборки и дефектовки могут быть затруднённое включение передач, посторонний шум со стороны картера и выраженный люфт. После вскрытия двигателя оценивают состояние зубьев, шлицев, валов и посадочных мест. Если обнаружены повреждённые зубья, следы перегрева, изношенные шлицы, люфт на валу либо дефекты посадочных поверхностей, установка собранного узла часто практичнее поэлементной замены нескольких деталей.

Особенности конструкции

• коробка передач поставляется единым собранным узлом;
• в состав входят валы с установленными шестернями;
• конструкция рассчитана на четырёхтактную платформу CB150;
• узел подходит для комплексного восстановления трансмиссии при повреждении или износе нескольких деталей;
• готовая сборка избавляет от отдельного подбора каждой шестерни.

Обозначение 4T CB150 ST указывает на конкретное исполнение коробки, однако одного рабочего объёма двигателя для подбора недостаточно. Узел может применяться на Honda CB150, Geon Pantera 150, Lifan LF150, а также на отдельных моделях Kinlon, Loncin, Shineray, Viper, Zongshen и ZUBR с двигателями объёмом 150 см³. При этом в пределах одной марки или серии встречаются разные модификации. У них могут различаться длина и исполнение валов, шлицевые соединения, количество и расположение шестерён, посадочные поверхности и сопряжение с соседними механизмами.

Как правильно подобрать коробку

Перед покупкой сопоставьте обозначение двигателя CB150 и тип установленной коробки с демонтированным узлом. Последовательно сравните количество шестерён и их расположение на каждом валу, общую длину валов, форму и параметры шлицев, посадочные участки, а также точки соединения со смежными деталями. Учитывайте точную модель и год выпуска мотоцикла: конструктивные изменения возможны даже внутри одной серии.

Не выбирайте коробку только по объёму 150 см³ или внешнему сходству основных деталей. Совпасть должны именно конструкция сборки и её сопряжение с механизмами конкретного двигателя. Если старая коробка уже снята, её удобно использовать для непосредственного сравнения всех доступных элементов. Особое внимание уделите расположению шестерён, концам валов, шлицам и участкам, которые устанавливаются в картер.

Рекомендации по установке

Монтаж выполняется при разборке двигателя. До установки проверьте состояние подшипников, вилок переключения, копирного механизма и картера. Изношенные или повреждённые смежные элементы способны мешать нормальной работе даже новой коробки, поэтому их состояние важно оценивать одновременно с заменой основного узла. Посадочные места должны быть исправными и соответствовать валам устанавливаемой сборки.

После размещения коробки необходимо убедиться, что валы установлены в предусмотренные посадочные места, шестерни и механизм переключения взаимодействуют без перекоса, а передачи включаются в требуемой последовательности. Окончательную сборку двигателя выполняют только после контрольной проверки работы механизма. Коробка передач 4T CB150 ST подходит для ремонта тех мотоциклов, конструкция которых полностью соответствует данному исполнению узла.
