Распредвал с шестерней для двигателя P70F (ZS)

Распредвал с шестерней для двигателя P70F (ZS)

Распределительный вал предназначен для газораспределительного механизма бензинового двигателя P70F (ZS), применяемого на мотоблоках и культиваторах. Деталь согласует движение клапанов с положением поршня: кулачки воздействуют на привод клапанов, обеспечивая их открытие и закрытие в нужной последовательности. От исправности распредвала зависят правильность фаз газораспределения, наполнение цилиндра свежей смесью и удаление отработавших газов.

Конструкция и назначение

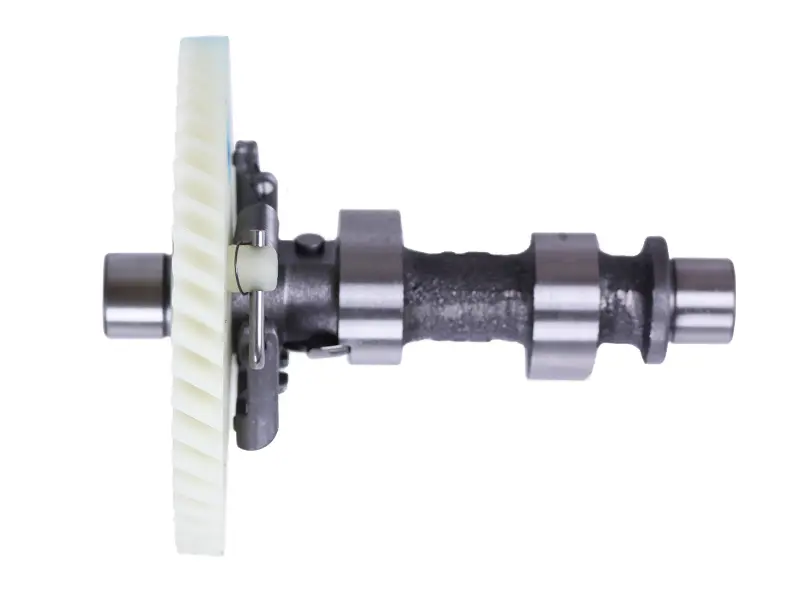

Вал выполнен в сборе с приводной шестерней. На металлической оси расположены рабочие кулачки и опорные шейки, а крупная полимерная шестерня передает вращение от коленчатого вала. Такое исполнение позволяет менять сопряженные детали одной сборкой, не подбирая шестерню отдельно. В конструкции также присутствует установленный возле шестерни пружинный рычажный механизм, поэтому при выборе необходимо сравнивать не только сам вал, но и исполнение этой части.

Во время вращения кулачки поочередно воздействуют на толкатели клапанного привода. Профиль кулачков и их взаимное положение задают моменты открытия и закрытия впускного и выпускного клапанов. Износ этих поверхностей способен нарушить нормальный ход толкателей, а повреждение опорных шеек — увеличить люфт и ухудшить вращение детали. Распредвал также проверяют при постороннем механическом шуме в зоне клапанного механизма, повреждении зубьев шестерни или обнаруженном нарушении фаз.

Что проверить перед заказом

Основной ориентир совместимости — обозначение двигателя P70F (ZS). В продаже встречаются внешне близкие распредвалы для P65F, P65/70F, 1P70F и других малых бензиновых двигателей, однако одинаковый внешний вид не подтверждает полной взаимозаменяемости. Разные исполнения могут отличаться длиной оси, диаметрами опорных шеек, размером и числом зубьев шестерни, расположением кулачков и конфигурацией механизма возле шестерни.

Для точного подбора снимите старую деталь и сопоставьте следующие признаки:

• обозначение и модификацию установленного двигателя;
• общую длину вала и диаметры посадочных участков;
• наружный диаметр, ширину и количество зубьев приводной шестерни;
• положение кулачков относительно шестерни и друг друга;
• форму концов оси, упорных поверхностей и стопорных участков;
• исполнение пружинного рычажного механизма рядом с шестерней.

Особенно внимательно выполняйте сверку, если двигатель ранее ремонтировался или на технике установлен агрегат, отличный от указанного в документации. Название мотоблока само по себе недостаточно: один производитель техники может применять несколько модификаций силового агрегата.

Замена и установка

Перед монтажом следует проверить состояние толкателей, коромысел, клапанов, посадочных мест и сопряженной шестерни коленчатого вала. Поврежденные толкатели могут быстро ухудшить поверхность новых кулачков, а изношенные посадочные места не обеспечат правильного положения оси. Рабочие поверхности при сборке смазывают моторным маслом, соответствующим требованиям двигателя.

Шестерни устанавливают с соблюдением штатных меток газораспределения. Ошибка даже на один зуб изменяет моменты работы клапанов и может привести к затрудненному запуску, нестабильной работе или потере мощности. После сборки проверяют свободное вращение механизма без заеданий, регулируют клапанные зазоры по данным для конкретной модификации P70F и вручную проворачивают коленчатый вал до первого запуска.

Эта деталь подходит для ремонта двигателя P70F (ZS), когда изношены кулачки или шейки распредвала, повреждена его приводная шестерня либо требуется восстановить правильную работу клапанного механизма. Тщательное сравнение старой и новой сборки до монтажа помогает исключить несовпадение близких по виду вариантов.
