Реле-регулятор зарядки GY6 125/150 4T, 5 проводов 3+2

Реле-регулятор зарядки для GY6 125/150 4T

Реле-регулятор предназначен для системы зарядки скутеров с четырехтактным двигателем семейства GY6 объемом 125 или 150 см³. Деталь принимает напряжение от генератора, выпрямляет его для зарядки аккумулятора и ограничивает уровень напряжения, поступающего к бортовым потребителям. Исправная работа регулятора помогает поддерживать нормальный режим аккумулятора, освещения и другого электрооборудования во время движения.

Модель имеет пять проводов, распределенных между двумя отдельными разъемами по схеме 3+2. Такое исполнение необходимо учитывать при подборе: среди деталей для GY6 встречаются регуляторы с другим количеством контактов, единым штекером или иной разводкой. Совпадение объема и семейства двигателя само по себе недостаточно — конфигурация проводов и ответных колодок должна соответствовать проводке конкретного скутера.

Назначение и конструкция

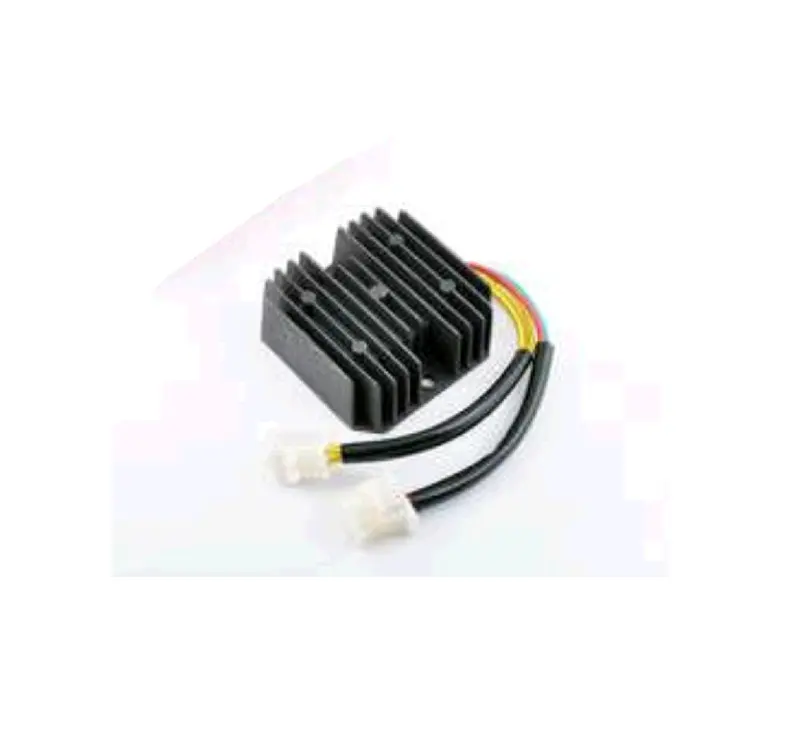

Регулятор объединяет функции выпрямителя и ограничителя напряжения. Переменный ток, поступающий от генератора, преобразуется в постоянный для зарядки аккумулятора, а уровень напряжения удерживается в диапазоне, предусмотренном системой скутера. Корпус выполнен с выраженными охлаждающими ребрами и отверстиями для крепления. Проводные выводы заканчиваются двумя пластиковыми колодками, поэтому соединение выполняется со штатными ответными разъемами без объединения всех контактов в один штекер.

Причиной проверки этой детали могут быть слабая зарядка аккумулятора, заметное изменение яркости света при повышении оборотов, перезаряд, частое перегорание ламп или нагрев и потемнение контактов разъема. Такие признаки не всегда вызваны только регулятором: похожее поведение возможно при неисправности генератора, плохом контакте массы, повреждении проводки либо изношенном аккумуляторе. Перед заменой полезно проверить состояние всей системы зарядки и соединений.

Что сверить при выборе

• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³.
• Количество проводов: пять выводов.
• Разъемы: две отдельные колодки на три и два контакта.
• Расположение контактов: порядок проводов и форма штекеров должны совпадать с проводкой скутера.
• Крепление: перед установкой следует сопоставить размеры корпуса, положение отверстий и доступное место на штатном кронштейне.

Не следует подключать регулятор только по внешне похожей форме корпуса. У пятиконтактных исполнений GY6 может отличаться назначение выводов, поэтому необходимо проверить распиновку по схеме конкретной модели техники. Если старая деталь сохранилась, сравнивают число проводов, конфигурацию 3+2, геометрию колодок и расположение контактов.

Установка и последующая проверка

Регулятор устанавливают на предусмотренное производителем место с надежной фиксацией корпуса. Разъемы должны входить без перекоса и чрезмерного усилия; ослабленные, окисленные или перегретые клеммы предварительно приводят в исправное состояние. Натяжение проводов возле корпуса и штекеров недопустимо, поскольку вибрация скутера может дополнительно нагружать соединения.

После монтажа проверяют зарядное напряжение на аккумуляторе при выключенном двигателе, на холостом ходу и при повышении оборотов, ориентируясь на сервисные данные конкретного скутера. Одновременно контролируют работу света и отсутствие нагрева в колодках. Такой порядок позволяет убедиться, что новый реле-регулятор правильно взаимодействует с генератором, аккумулятором и штатной проводкой.
