Фильтрующий элемент грубой очистки топлива DL190-12 для Xingtai 120

Фильтрующий элемент грубой очистки топлива DL190-12 для Xingtai 120

Цилиндрический фильтрующий картридж предназначен для обслуживания топливной системы минитрактора Xingtai 120 с двигателем DL190-12. Он выполняет предварительную очистку топлива и задерживает загрязнения до их попадания к последующим компонентам топливной аппаратуры. Деталь применяется внутри штатного фильтра и позволяет восстановить его фильтрующую способность без замены всего узла в сборе.

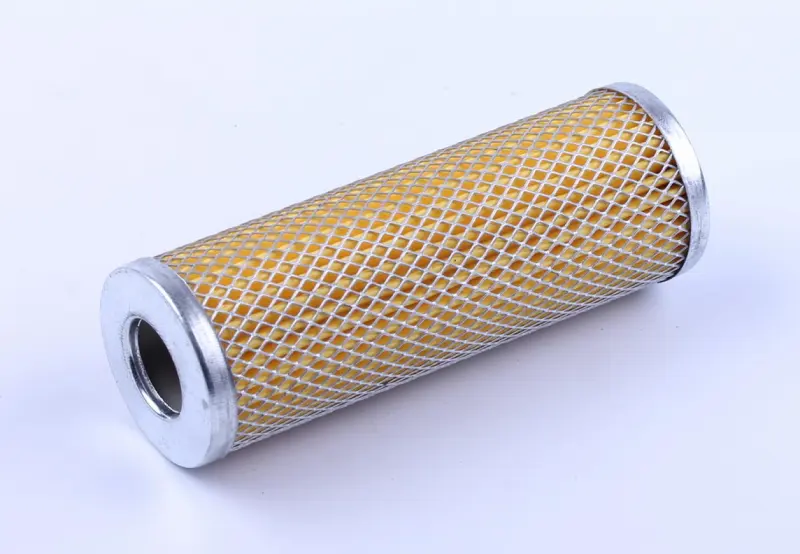

Конструкция включает гофрированный фильтрующий слой, наружную защитную сетку и торцевые крышки с центральными отверстиями. Гофры увеличивают рабочую площадь картриджа при его компактных размерах, а сетка поддерживает форму фильтрующего слоя. Такая компоновка рассчитана на прохождение топлива через очищающую поверхность и удержание частиц, которые не должны двигаться дальше по системе.

Назначение и обслуживание

Фильтр грубой очистки принимает на себя первоначальную нагрузку по отделению загрязнений из топлива. Исправный картридж помогает поддерживать нормальное прохождение топлива и снижает вероятность попадания абразивных частиц к более чувствительным деталям системы. По мере накопления загрязнений сопротивление потоку возрастает, поэтому состояние фильтра проверяют во время планового обслуживания, при работе с загрязненным топливом, после очистки бака или при разборке соответствующего фильтрующего узла.

Основанием для замены служат выраженное загрязнение фильтрующей поверхности, повреждение или смятие гофр, деформация сетки и торцевых частей, а также заметное ухудшение пропускной способности. Новый картридж устанавливают только в чистый корпус: оставшиеся внутри отложения способны быстро загрязнить свежую фильтрующую поверхность и уменьшить результат обслуживания.

Подтвержденные параметры

• Тип: картридж грубой очистки топлива.
• Применение: топливная система Xingtai 120.
• Двигатель: DL190-12.
• Длина: 96 мм.
• Наружный диаметр: 34 мм.
• Диаметр центрального отверстия: 17 мм.
• Исполнение: цилиндрическая гофрированная вставка с наружной сеткой и торцевыми крышками.

Как проверить совместимость

При подборе недостаточно ориентироваться только на модель трактора: на технике после ремонта мог быть установлен фильтр другой модификации. Перед заказом следует сопоставить двигатель DL190-12, назначение детали, длину старого картриджа, наружный диаметр и диаметр центрального отверстия. Также проверяют форму торцов, расположение посадочных поверхностей и соответствие внутреннему пространству корпуса. Совпадение этих признаков позволяет установить вставку без перекоса и обеспечить правильное прохождение топлива через фильтрующий слой.

Перед монтажом корпус очищают от осадка, осматривают сопрягаемые детали и проверяют, чтобы картридж располагался ровно и не повреждался при сборке. Его нельзя подрезать, сминать или устанавливать с усилием в неподходящее посадочное место. После сборки соединения топливного узла проверяют на герметичность, а работу двигателя — на стабильную подачу топлива. Этот фильтрующий картридж подходит для планового обслуживания и ремонта Xingtai 120 с двигателем DL190-12, когда размеры и конструкция снятой детали совпадают с указанными параметрами.
