Сцепление в сборе Xingtai 24B, Shifeng 244, Taishan 24 с большой вилкой выжима

Сцепление в сборе для Xingtai 24B, Shifeng 244 и Taishan 24

Сцепление предназначено для передачи вращения от двигателя к трансмиссии и кратковременного разъединения привода при переключении передач, остановке и начале движения минитрактора. Это исполнение применяется на Xingtai 24B, Shifeng 244 и Taishan 24 и относится к варианту с большой вилкой выжима. Такое уточнение особенно важно при подборе: для перечисленных моделей также встречается отдельная версия с малой вилкой, поэтому одного названия трактора недостаточно для уверенного выбора.

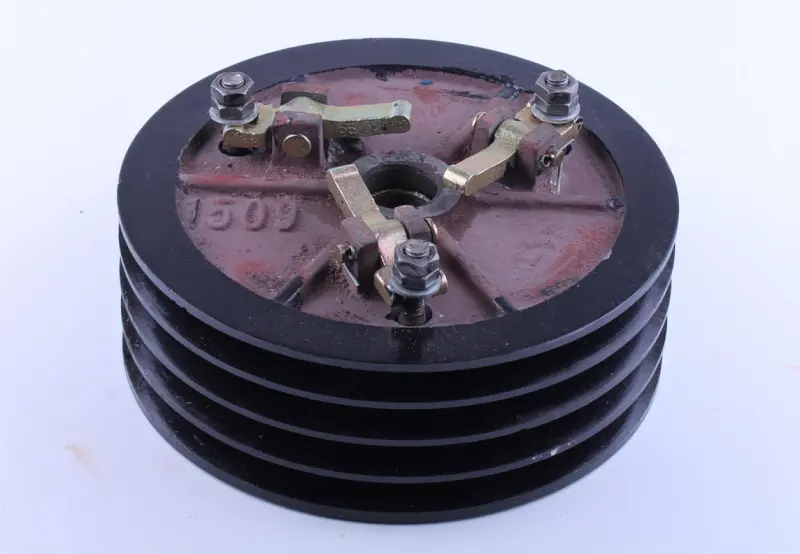

Узел выполнен в сборе и объединяет многоручьевой приводной шкив с механизмом выключения сцепления. На шкиве предусмотрено четыре ременных ручья, а механизм оснащен тремя рычагами выжима с регулировочными креплениями. Центральная часть имеет ступенчатую посадку на вал. Конфигурация рассчитана на совместную работу привода, нажимного механизма и системы выключения сцепления без раздельного подбора основных деталей самого узла.

Основные параметры

• Совместимость: минитракторы Xingtai 24B, Shifeng 244 и Taishan 24.
• Исполнение: узел в сборе, вариант с большой вилкой выжима.
• Диаметр сцепления: 233 мм.
• Ширина по ременным ручьям: 81 мм.
• Ширина одного ручья: 15 мм.
• Количество ручьев шкива: четыре.
• Длина выжимной вилки: 82 мм.
• Посадочный размер на вал: 20/30 мм.
• Масса узла: 11,9 кг.

Что проверить при выборе

Перед заказом необходимо сопоставить снятое сцепление не только с моделью минитрактора, но и с фактической конфигурацией привода. Проверьте наружный диаметр 233 мм, общую ширину по ручьям 81 мм, ширину ручья 15 мм и посадочный размер 20/30 мм. Отдельно сравните число ременных ручьев, форму центральной посадки, расположение трех выжимных рычагов и исполнение вилки. Большая и малая вилки являются разными вариантами этой детали и не должны считаться взаимозаменяемыми без проверки всей системы выключения сцепления.

Если на технике ранее менялись двигатель, трансмиссия, вал или детали ременного привода, ориентироваться только на обозначение модели рискованно. В таком случае определяющими становятся размеры и конструкция установленного узла. Ремни должны соответствовать четырем ручьям шкива и правильно располагаться в их профиле, а посадка должна совпадать с валом без доработки сопрягаемых поверхностей.

Установка и обслуживание

При замене следует осмотреть вал, опору выжимного подшипника, рычаги привода, вилку и ремни. Износ этих деталей способен мешать правильному включению даже после монтажа нового сцепления. Посадочные поверхности очищают от загрязнений, узел устанавливают без ударной запрессовки и перекоса, а натяжение ремней и положение выжимного механизма регулируют по руководству конкретной модели минитрактора. Крепления трех рычагов не следует произвольно перестраивать до проверки заводского положения.

Замена актуальна при износе ручьев, повреждении посадки, деформации рычагов, затрудненном выключении либо невозможности корректной регулировки прежнего механизма. Точное совпадение размеров, четырехручьевого шкива и версии с большой вилкой помогает восстановить штатную передачу вращения и предсказуемое управление сцеплением.
