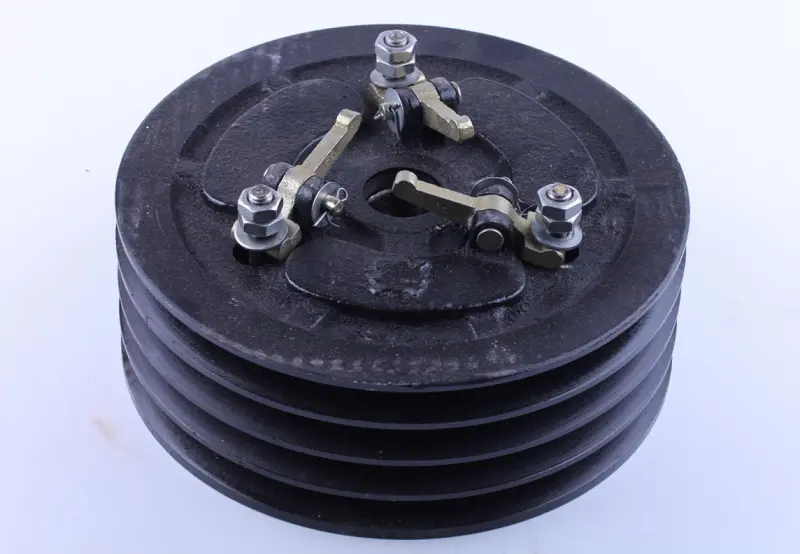

Сцепление в сборе с малой вилкой выжима Xingtai 24B, Shifeng 244, Taishan 24

Сцепление в сборе для Xingtai 24B, Shifeng 244 и Taishan 24

Узел предназначен для установки в трансмиссию тракторов Xingtai 24B, Shifeng 244 и Taishan 24. Сцепление управляет передачей крутящего момента: соединяет двигатель с трансмиссией во время движения и разъединяет их при переключении передач или остановке техники. Исправный механизм обеспечивает предсказуемое включение привода, а также помогает переключать передачи без лишней ударной нагрузки на сопряженные детали.

Это исполнение поставляется в сборе и оснащено малой вилкой выжима. На корпусе предусмотрен четырехручейный шкив для ременного привода. Такая конструкция требует точного подбора: вариант с малой вилкой нельзя выбирать только по общему названию модели, если на тракторе ранее было установлено другое исполнение механизма выключения. Перед заказом следует сопоставить форму и длину вилки, количество ременных ручьев, наружный диаметр, общую ширину и посадочные размеры со снятым узлом.

Подтвержденные параметры

• Тип: сцепление в сборе.
• Назначение: трансмиссия тракторов Xingtai 24B, Shifeng 244 и Taishan 24.
• Исполнение механизма выключения: малая вилка выжима.
• Наружный диаметр: 233 мм.
• Ширина по ременным ручьям: 82 мм.
• Ширина ручья: 15 мм.
• Длина выжимной вилки: 76 мм.
• Посадочный диаметр: 20/30 мм.
• Масса: 11,65 кг.

Что проверить при подборе

Совпадение модели трактора является первым, но не единственным критерием. У техники одной серии могут встречаться разные исполнения привода сцепления. Снятый механизм нужно сравнить с новым по расположению рычагов, форме центральной части, конфигурации вилки и параметрам шкива. Особенно существенна длина вилки 76 мм: она отличает этот вариант от исполнения с большой вилкой и влияет на согласование с приводом выключения.

Посадочный размер 20/30 мм следует проверять по сопрягаемому валу и ступеням посадки старой детали. Для ременной части необходимо сопоставить четыре канавки, их профиль, ширину и положение относительно корпуса. Ремни должны располагаться в одной плоскости с ответным шкивом, без перекоса и выхода за края канавок. Если геометрия старого механизма отличается, одной совместимости по названию трактора недостаточно.

Установка и обслуживание

Перед монтажом очищают посадочные поверхности и проверяют состояние вала, ремней, привода выключения и сопряженных деталей. Люфт, поврежденная посадка или изношенные ремни могут ухудшить работу даже нового сцепления. Узел устанавливают без ударов по шкиву и рычажному механизму, после чего проверяют соосность ременной передачи и свободное перемещение привода. Регулировку выполняют по требованиям руководства конкретной модификации трактора.

Поводом для диагностики служат пробуксовка под нагрузкой, неполное выключение, затрудненное переключение передач, рывки, посторонний шум или заметная вибрация. Эти признаки могут быть связаны не только с самим сцеплением, поэтому одновременно оценивают привод, ремни, вал и посадочные соединения. После установки сначала проверяют включение и выключение без нагрузки, а затем контролируют работу техники в обычном режиме.

Этот вариант подходит для ремонта трактора с узлом диаметром 233 мм, посадкой 20/30 мм, четырехручейным шкивом и малой вилкой длиной 76 мм. Сопоставление всех контрольных параметров перед монтажом помогает выбрать нужное исполнение и избежать переделки привода.
