Фильтрующий элемент гидравлики Jinma 200/204/240/244

Фильтрующий элемент гидравлики Jinma 200/204/240/244

Цилиндрический сетчатый фильтр предназначен для очистки гидравлической жидкости в минитракторах Jinma 200, 204, 240 и 244. Он устанавливается во всасывающей части гидросистемы и задерживает твердые загрязнения до поступления масла к насосу. Такая фильтрация помогает поддерживать нормальную подачу жидкости к гидравлическому оборудованию трактора и уменьшает вероятность попадания посторонних частиц в насос и связанные механизмы.

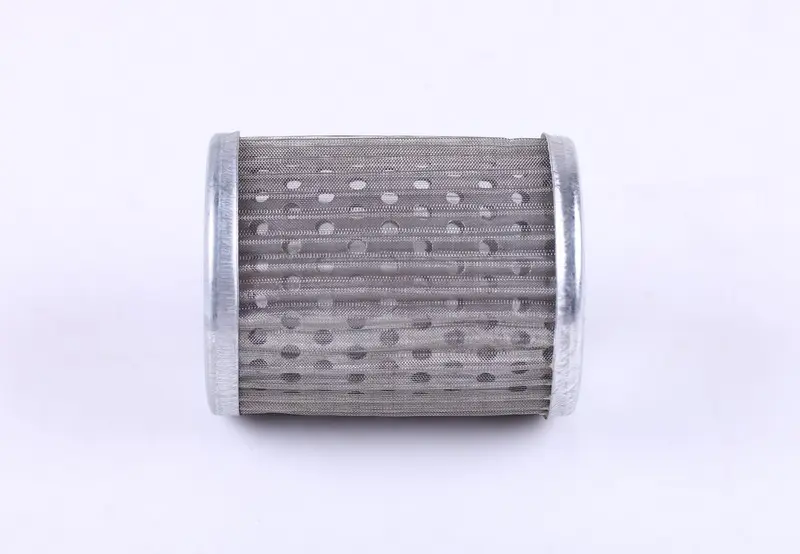

Фильтрующая часть выполнена в виде металлической сетки, окруженной перфорированной цилиндрической опорой. Жесткая форма поддерживает сетчатую поверхность и не дает ей складываться под потоком жидкости. Торцы закрыты металлическими обоймами, которые удерживают слои фильтра в собранном состоянии. Элемент имеет длину 80 мм и диаметр 63 мм, поэтому при подборе следует сопоставить оба размера со снятой деталью. Эти параметры особенно важны, поскольку для тракторов Jinma встречается также исполнение фильтра с присоединенной трубкой.

Назначение и обслуживание

Фильтр расположен на линии забора гидравлической жидкости перед насосом. Ограничение потока из-за накопившейся грязи может проявляться замедленной работой навесного механизма, рулевого управления или фронтального погрузчика, особенно после холодного запуска. Одна лишь замена масла не очищает сетку: при плановом обслуживании фильтрующую часть необходимо извлечь и проверить отдельно.

Металлическую сетку допускается очищать подходящим растворителем и продувать сжатым воздухом изнутри наружу. Такое направление выносит частицы из ячеек, а не загоняет их глубже. Во время очистки нельзя сдавливать или деформировать цилиндр. После промывки проверьте сетчатую поверхность по всей окружности, состояние торцов и отсутствие разрывов либо зазоров у обойм. Деталь с поврежденной сеткой, нарушенной геометрией или неплотно закрепленными краями следует заменить.

Что проверить при подборе

• Модель трактора: деталь предназначена для Jinma 200, 204, 240 и 244.
• Размер корпуса: длина фильтрующей части составляет 80 мм, наружный диаметр — 63 мм.
• Исполнение: в этой позиции предлагается цилиндрическая фильтрующая вставка; вариант с трубкой является другой конфигурацией.
• Состояние посадочного места: перед сборкой нужно удалить загрязнения из корпуса и осмотреть уплотняемые поверхности.
• Причина замены: разрыв сетки, деформация, коррозионное повреждение или зазоры возле торцевых обойм делают дальнейшее использование детали нежелательным.

Установка после обслуживания

Работы выполняют при остановленном двигателе. Навесное оборудование предварительно опускают, а органы управления гидравликой несколько раз переводят в рабочие положения, чтобы снять остаточное давление. При разборке важно сохранить правильную последовательность деталей фильтрующего узла и не повредить его уплотнения. Поврежденные уплотняющие детали повторно не устанавливают.

После сборки фильтр должен располагаться без перекоса, а сетка — без щелей по краям. Соединения затягивают равномерно, не сминая цилиндрический корпус. Затем восстанавливают уровень гидравлической жидкости, запускают систему согласно инструкции конкретного трактора и проверяют места соединений на утечки. Правильно подобранный и чистый фильтр поддерживает свободный приток масла к насосу и стабильную работу гидравлических механизмов Jinma.
