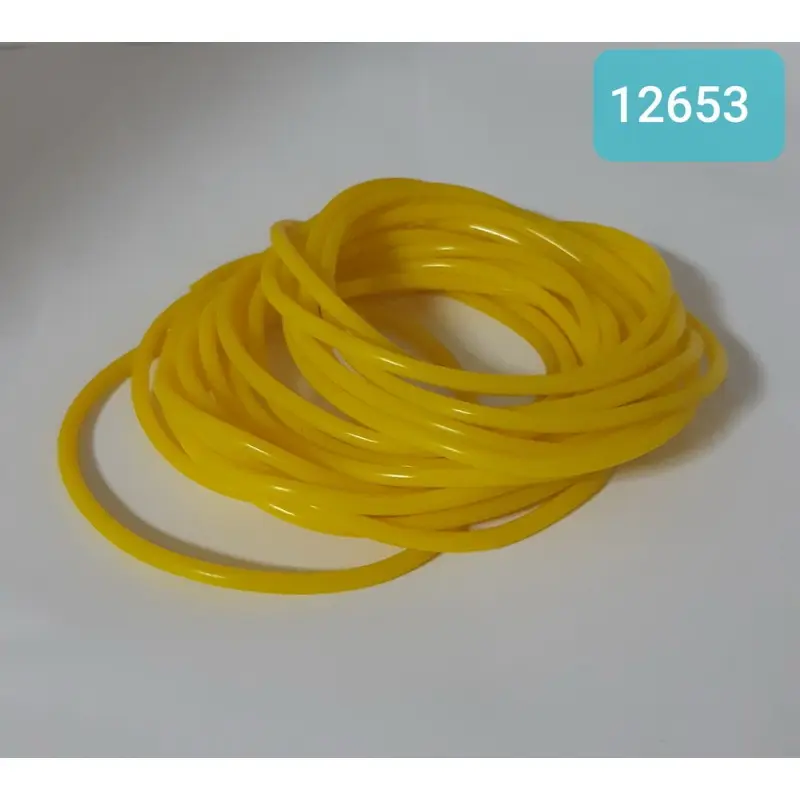

Уплотнительное кольцо гильзы цилиндра TY2100 для Xingtai 244

Уплотнительное кольцо гильзы цилиндра TY2100 для Xingtai 244

Манжета предназначена для уплотнения места установки гильзы цилиндра в двигателе TY2100, применяемом на минитракторе Xingtai 244. Деталь устанавливается со стороны водяной рубашки и помогает сохранять герметичность соединения между гильзой и блоком цилиндров. Это небольшая, но необходимая позиция для правильной сборки двигателя после демонтажа или замены гильзы.

Назначение в двигателе

TY2100 — двухцилиндровый четырехтактный дизельный двигатель с водяным охлаждением. Во время его работы охлаждающая жидкость циркулирует вокруг цилиндров, поэтому место посадки гильзы должно быть надежно уплотнено. Кольцо размещается в предусмотренной для него зоне и после установки гильзы обжимается сопрягаемыми поверхностями. Благодаря этому жидкость остается в каналах охлаждения и не проходит через стык между блоком и гильзой.

Эту манжету не следует путать с поршневыми кольцами. Она находится снаружи гильзы, не соприкасается с поршнем и не формирует компрессию непосредственно в камере сгорания. Ее задача относится к герметизации водяной рубашки. Поэтому задиры поршня, износ его канавок и прогар днища не являются характеристиками данной детали и требуют отдельной диагностики цилиндро-поршневой группы.

Как правильно подобрать кольцо

Основные ориентиры при выборе — модель двигателя TY2100, обозначение детали TY2100II.2-8 и применение на Xingtai 244. Сначала уточните модель установленного двигателя по технической документации трактора: одинаковый индекс мощности или число 244 в названии техники сами по себе не заменяют проверку двигателя. При ремонте ранее переоборудованной машины дополнительно сопоставьте назначение и размеры снятой манжеты с новой деталью.

• Тип детали: манжета, или уплотнительное кольцо гильзы цилиндра.
• Двигатель: TY2100.
• Применение: минитрактор Xingtai 244 с соответствующим двигателем.
• Обозначение детали: TY2100II.2-8.
• Система охлаждения: водяная.
• Масса: 5 г.

Наименование модели и обозначение необходимо сверять до разборки, особенно если блок цилиндров, гильзы или двигатель ранее заменялись. Диаметр и профиль кольца должны соответствовать посадочной канавке и гильзе: слишком свободная либо чрезмерно натянутая манжета не обеспечит предусмотренную посадку.

Когда требуется замена

Новое кольцо устанавливают при снятии гильзы, ремонте блока цилиндров или восстановлении герметичности ее посадочного места. Поводом для замены также служат разрывы, порезы, заметная деформация, сплющивание или повреждение старой манжеты. Если обнаружены следы охлаждающей жидкости вне водяной рубашки, сначала определяют точное место утечки: похожие признаки могут быть связаны не только с кольцом, но и с гильзой, блоком, прокладкой головки или другими соединениями системы охлаждения.

Подготовка и установка

Монтаж выполняют при разобранном двигателе с доступом к посадочному месту гильзы. Перед сборкой канавку и прилегающие поверхности очищают от загрязнений, остатков старого уплотнения и коррозионных отложений. Гильзу и блок осматривают на наличие раковин, острых кромок и повреждений, способных порезать кольцо. Манжету укладывают ровно, без перекручивания и локального растяжения, после чего гильзу устанавливают способом, предусмотренным руководством по ремонту TY2100.

Не следует подрезать кольцо, соединять его концы или изменять форму посадочной канавки. Для сборки применяют только средство, разрешенное документацией двигателя: неподходящая смазка или герметик могут повлиять на посадку манжеты. После монтажа проверяют правильность положения гильзы, собирают двигатель по установленной последовательности и контролируют отсутствие утечек при заполнении системы охлаждения.

Перед заказом определите необходимое количество колец по схеме конкретной версии TY2100 и объему ремонта. Эта позиция подходит для обслуживания гильзы цилиндра двигателя TY2100 на Xingtai 244; другие двигатели и модификации требуют отдельной проверки обозначения и посадочных параметров.
