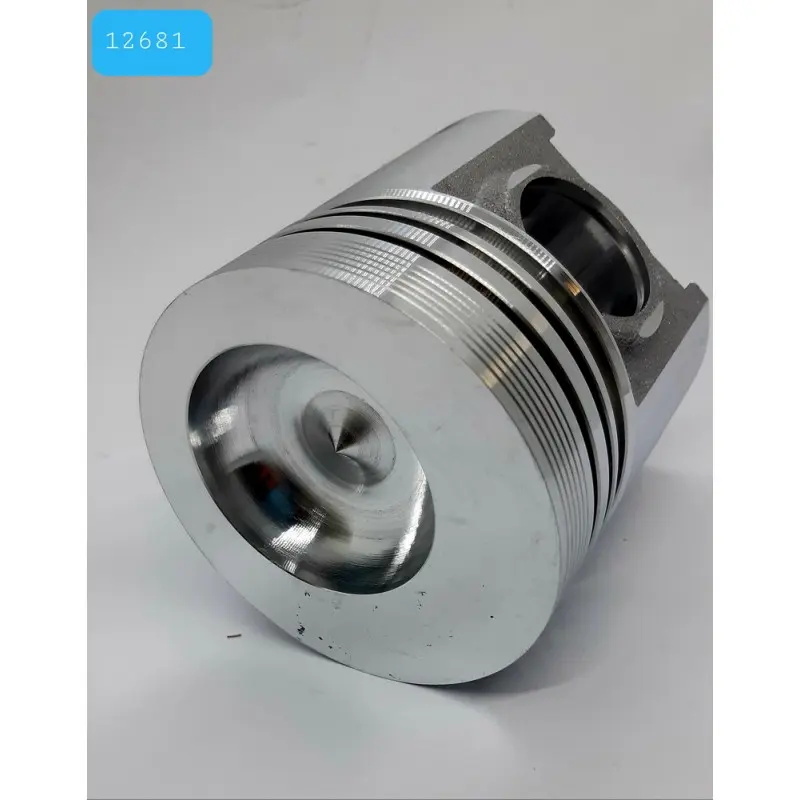

Поршень TY290 для Xingtai 180, Ø90 мм

Поршень двигателя TY290 для Xingtai 180, Ø90 мм

Поршень предназначен для цилиндро-поршневой группы дизельного двигателя TY290, применяемого на минитракторе Xingtai 180. Заявленный наружный диаметр детали составляет 90 мм. Во время работы двигателя поршень перемещается в цилиндре, воспринимает давление газов на днище и через поршневой палец и шатун передает усилие коленчатому валу. От соответствия его размеров цилиндру и сопряженным деталям зависят герметичность камеры сгорания, компрессия и стабильная работа двигателя после ремонта.

Конструкция и основные размеры

Деталь имеет профилированное днище с центральным углублением, кольцевые канавки в верхней части и боковые отверстия под поршневой палец. Общая высота поршня — 96 мм, расстояние от оси пальца до верхней плоскости — 40 мм. Эти параметры определяют положение днища относительно головки цилиндра и потому должны совпадать с геометрией снятой детали.

Диаметр 90 мм относится к наружному размеру поршня, но одного этого значения недостаточно для уверенного заказа. В двигателях после предыдущего ремонта могли применяться детали другого ремонтного исполнения, а цилиндр или гильза могли подвергаться обработке. Перед покупкой необходимо установить фактический размер цилиндра и определить, требуется ли поршень Ø90 мм.

Что проверить при подборе

• Модель двигателя: TY290; обозначение трактора — Xingtai 180.
• Наружный диаметр: 90 мм в заявленном исполнении.
• Общая высота: 96 мм.
• Размер от оси пальца до верха: 40 мм.
• Геометрия: форма днища, расположение и количество кольцевых канавок, диаметр отверстия под палец и положение стопорных канавок должны соответствовать демонтированному поршню.

Название техники само по себе не заменяет проверку двигателя: на машинах одного семейства могут встречаться разные моторы или ранее установленные детали. Сопоставление модели двигателя, результатов измерения цилиндра и геометрии старого поршня снижает риск ошибки при подборе. Особое внимание уделяют высоте детали и положению оси пальца, поскольку совпадение только наружного диаметра еще не подтверждает полную взаимозаменяемость.

Когда требуется замена

Поршень меняют при задирах на юбке, повреждении или прогаре днища, износе кольцевых канавок, трещинах и недопустимом зазоре в цилиндре. Такие дефекты могут сопровождаться снижением компрессии, затрудненным запуском, повышенным расходом масла, дымностью или посторонним стуком. Окончательное решение принимают после разборки и измерений: похожие признаки также возникают при износе колец, гильзы, пальца или втулки шатуна.

Если поверхность цилиндра повреждена или его фактический диаметр вышел за допустимые пределы, установка нового поршня без восстановления сопряженной поверхности не устраняет причину неисправности. Состояние деталей оценивают совместно, чтобы определить необходимый объем ремонта и правильно выбрать размер поршня и колец.

Рекомендации по установке

До сборки проверяют состояние цилиндра или гильзы, поршневого пальца, стопорных деталей, шатуна и его втулки. Кольца подбирают под диаметр 90 мм и контролируют их зазоры согласно техническим требованиям двигателя. Все поверхности очищают, детали смазывают моторным маслом, а поршень ориентируют относительно двигателя так, как предусмотрено конструкцией TY290. Усилие затяжки крепежа и допустимые монтажные зазоры берут из ремонтной документации конкретного двигателя.

Этот поршень подходит для восстановления цилиндро-поршневой группы TY290 при условии совпадения диаметра 90 мм, высоты 96 мм и размера 40 мм от оси пальца до верха. Проверка всех трех параметров вместе с формой днища и посадкой пальца позволяет собрать мотор с корректной геометрией и избежать повторной разборки из-за несовместимости деталей.
