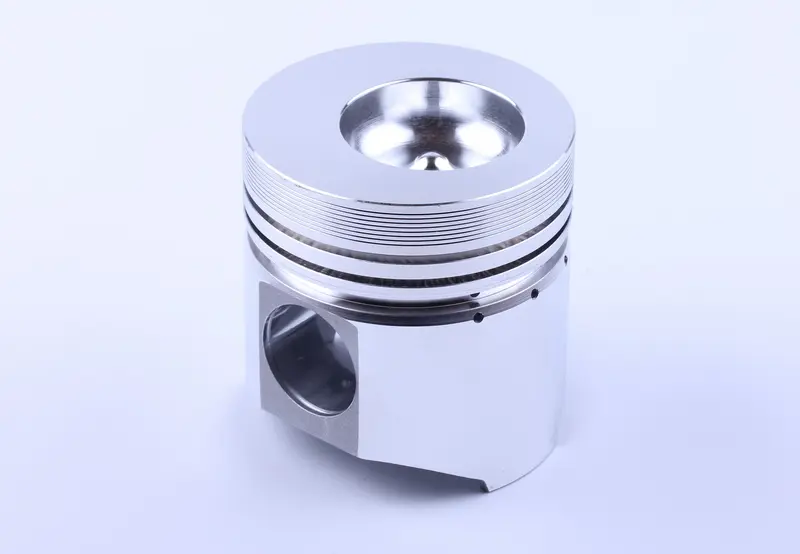

Поршень TD Ø95 мм для TY295, Xingtai 220/224

Поршень TD Ø95 мм для двигателя TY295

Поршень предназначен для четырёхтактного дизельного двигателя TY295 с водяным охлаждением, который применяется на минитракторах Xingtai 220 и Xingtai 224. Номинальный диаметр детали — 95 мм. Это точная по назначению запчасть цилиндро-поршневой группы: она перемещается внутри цилиндра, воспринимает давление газов на днище и через поршневой палец передаёт усилие шатуну.

От состояния поршня и сопряжённых с ним деталей зависит герметичность камеры сгорания. Канавки в верхней части корпуса служат для установки поршневых колец: кольца уплотняют зазор между поршнем и стенкой цилиндра, участвуют в отводе тепла и регулируют количество масла на рабочей поверхности. Днище имеет углубление, а в юбке выполнены бобышки с отверстиями под палец. Такая геометрия должна совпадать с конфигурацией штатной детали двигателя TY295.

Что проверить при подборе

Обозначение Xingtai 220/224 помогает определить область применения, но окончательный выбор делают по модели фактически установленного двигателя и размерам снятого поршня. На технике после ремонта или замены мотора характеристики могут отличаться от исходной заводской конфигурации. Поэтому одного совпадения марки минитрактора недостаточно.

• Модель двигателя: TY295, дизельный, четырёхтактный, с водяным охлаждением.
• Применение: минитракторы Xingtai 220 и Xingtai 224 с указанным двигателем.
• Номинальный диаметр: 95 мм; фактический диаметр цилиндра и монтажный зазор измеряют перед сборкой.
• Геометрия: сравните общую высоту, расстояние от оси пальца до днища, диаметр отверстия под палец, форму юбки и днища.
• Кольцевая зона: должны совпасть количество канавок, их расположение и ширина под используемые кольца.

Особенно внимательно проверяют ремонтный размер. Если цилиндр ранее растачивали или устанавливали другую гильзу, поршень номинального диаметра 95 мм может не обеспечить требуемый зазор. Диаметр цилиндра измеряют в нескольких поясах и направлениях, чтобы оценить износ, овальность и конусность. Решение об установке принимают по результатам измерений и ремонтным данным двигателя TY295.

Когда требуется замена

Поршень осматривают при снижении компрессии, затруднённом запуске, повышенном расходе масла, постороннем стуке или дымности двигателя. Основанием для замены служат задиры на юбке, прогар или трещины днища, повреждение бобышек, износ отверстий под палец и разбитые канавки колец. Одновременно проверяют зеркало цилиндра, кольца, палец, стопорные детали и втулку верхней головки шатуна: установка новой детали без устранения причины повреждения может быстро привести к повторному ремонту.

Рекомендации по установке

Перед сборкой очистите цилиндр и сопрягаемые поверхности, проверьте монтажный зазор, состояние кольцевых канавок и соответствие пальца. Поршневые кольца подбирают по диаметру цилиндра и размерам канавок; их зазоры контролируют по ремонтной документации TY295. Поршень ориентируют в цилиндре так же, как предусмотрено конструкцией двигателя и расположением штатной детали. Для ввода колец используют подходящую оправку, не допуская ударной нагрузки на кромки и днище.

После монтажа коленчатый вал должен проворачиваться без закусывания и резких участков сопротивления. До запуска восстанавливают смазку деталей цилиндро-поршневой группы и проверяют правильность общей сборки. Точный подбор по двигателю, диаметру и полной геометрии поршня помогает восстановить компрессию и нормальную работу TY295, а также снижает вероятность ошибки при установке.
