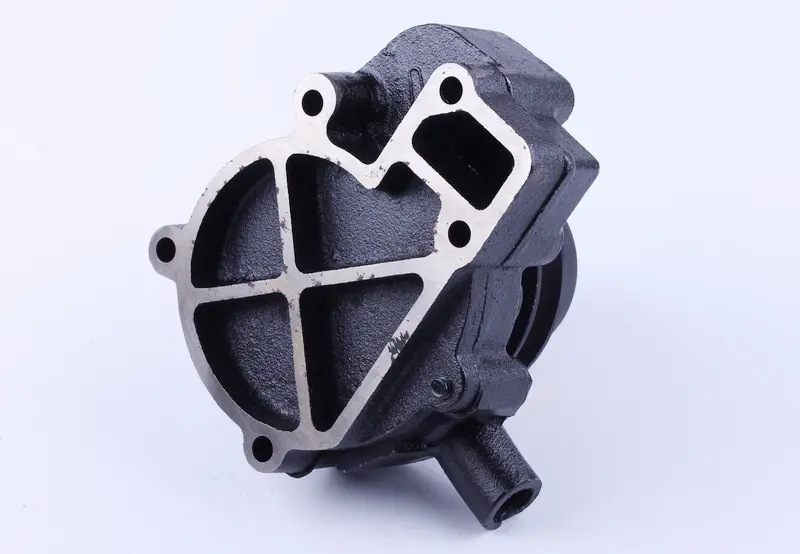

Водяной насос TY290/TY295 для Xingtai 180

Водяной насос TY290/TY295 для Xingtai 180

Помпа предназначена для системы жидкостного охлаждения минитрактора Xingtai 180 с двигателем семейства TY290 или TY295. Насос обеспечивает циркуляцию охлаждающей жидкости между рубашкой двигателя и радиатором, благодаря чему нагретая жидкость отводится от двигателя и снова поступает к нему после охлаждения. Исправная циркуляция особенно важна при продолжительной работе трактора под нагрузкой, когда система должна стабильно отводить выделяемое тепло.

Насос приводится ремнем через одноручьевой шкив. Литой чугунный корпус объединяет насосную часть, каналы для жидкости, присоединительный патрубок и крепежный фланец. Такая компоновка требует точного совпадения посадочной плоскости, расположения отверстий, положения патрубков и параметров шкива. Деталь относится к исполнению с каталожным обозначением TY290.12.001.

Основные параметры

• Назначение: циркуляция охлаждающей жидкости в системе двигателя.
• Применение: Xingtai 180, двигатели TY290 и TY295.
• Каталожное обозначение: TY290.12.001.
• Диаметр шкива: 100 мм.
• Ширина ручья шкива: 13 мм.
• Общая высота: 133 мм.
• Расстояние между центрами отверстий под патрубок: 58 мм.
• Расстояние между центрами отверстий крепления вентилятора: 32 мм.
• Межцентровые размеры основных креплений: 81/112/48/58/83 мм.
• Масса: 4180 г.

Перечисленные размеры следует оценивать вместе. Совпадение только диаметра шкива либо одного межцентрового расстояния не подтверждает пригодность помпы для конкретной модификации двигателя. Правильно подобранный корпус должен без перекоса прилегать к посадочной поверхности, а шкив — находиться в одной плоскости с остальными шкивами ременного привода.

Как проверить совместимость

Перед заказом уточните модель установленного двигателя по документации трактора и проверьте каталожное обозначение требуемой помпы. Затем сопоставьте старую деталь с новой по форме корпуса, числу и расположению крепежных отверстий, направлению патрубков, диаметру шкива, ширине ручья и общей высоте. Названия Xingtai 180 недостаточно для выбора без дополнительных проверок: техника разных лет и комплектаций может иметь отличия в двигателе и навесных деталях.

Отдельно проверьте диаметры присоединяемых каналов и патрубков, положение ремня относительно шкива, свободное размещение вентилятора и отсутствие контакта вращающихся деталей с корпусом или соседними компонентами. Прокладку либо предусмотренное конструкцией уплотнение подбирают по посадочному фланцу; наличие этих деталей в комплекте насоса не предполагается.

Когда помпа требует замены

Основанием для проверки насоса становятся следы охлаждающей жидкости возле корпуса или вала, заметный люфт, шум подшипника, повреждение крыльчатки либо ухудшение циркуляции с ростом температуры двигателя. Перед заменой полезно также исключить слабое натяжение или износ ремня, засорение радиатора, неисправность термостата, пережатые шланги и недостаточный уровень жидкости. Это помогает устранить действительную причину перегрева и не оставлять без внимания другие неисправности системы.

Установка и первичная проверка

Монтаж выполняют на остывшем двигателе после слива охлаждающей жидкости. Посадочную поверхность очищают от остатков старого уплотнения и загрязнений, не повреждая плоскость прилегания. Корпус устанавливают без принудительного перекоса, крепеж затягивают равномерно, а требуемые моменты затяжки берут из технической документации двигателя. Патрубки с трещинами, потерей эластичности или поврежденными местами зажима целесообразно заменить до заполнения системы.

После установки проверяют совмещение шкивов и регулируют натяжение ремня по требованиям производителя техники. Систему заполняют подходящей для двигателя охлаждающей жидкостью, удаляют воздух и только после этого запускают двигатель. Во время пробной работы контролируют герметичность соединений, устойчивость ремня, отсутствие постороннего шума и изменение температуры. Повторный осмотр после полного прогрева позволяет своевременно обнаружить подтекание или ослабление соединений.
