Поршень TD для двигателя DLH1100 (Xingtai 160), Ø100 мм

Поршень TD для двигателя DLH1100 (Xingtai 160), Ø100 мм

Деталь предназначена для цилиндро-поршневой группы одноцилиндрового дизельного двигателя DLH1100, устанавливаемого на минитрактор Xingtai 160. Номинальный диаметр 100 мм соответствует размеру цилиндра этого двигателя. Поршень движется внутри цилиндра, воспринимает давление газов со стороны камеры сгорания и через поршневой палец передаёт усилие на шатун. От соответствия его геометрии цилиндру и сопряжённым деталям зависят компрессия, равномерность работы двигателя и отсутствие постороннего стука.

Назначение и конструкция

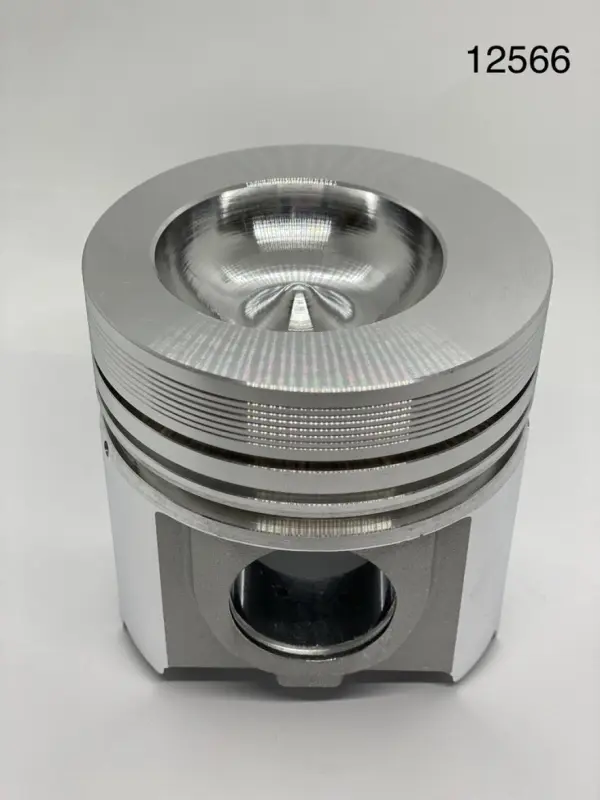

В верхней части расположены кольцевые канавки, предназначенные для установки поршневых колец. На днище выполнена центральная камера, а в юбке предусмотрены отверстия под поршневой палец. Такая конфигурация должна совпадать с исходной деталью не только по наружному диаметру, но и по высоте, расположению оси пальца, форме днища и параметрам канавок. Поршень работает совместно с цилиндром, кольцами, пальцем, шатуном и стопорными деталями, поэтому состояние каждого из этих компонентов учитывают при ремонте.

Подтверждённые параметры

• Назначение: поршень двигателя минитрактора.
• Модель двигателя: DLH1100.
• Совместимая техника: Xingtai 160 с двигателем DLH1100.
• Номинальный диаметр: 100 мм.
• Исполнение двигателя: одноцилиндровый, четырёхтактный дизель с водяным охлаждением.
• Вариант детали: TD.

Как проверить совместимость

Обозначение Xingtai 160 само по себе недостаточно для выбора: на технике разных лет и после предыдущих ремонтов могут встречаться изменённые компоненты. Сначала проверьте модель двигателя на табличке и убедитесь, что установлен именно DLH1100. Затем измерьте демонтированный поршень и цилиндр. Для сопоставления нужны фактический диаметр юбки в контрольной зоне, общая высота, расстояние от оси пальца до днища, диаметр отверстия под палец, количество и ширина кольцевых канавок, а также форма камеры в днище.

Номинальные 100 мм нельзя использовать как единственный критерий. Если цилиндр уже растачивали или меняли, требуемый размер определяют после измерения его диаметра, овальности и конусности. Поршень подбирают под фактическое состояние цилиндра с монтажным зазором, указанным в ремонтной документации двигателя. Одновременно сопоставьте поршневые кольца: их диаметр, профиль и высота должны подходить к цилиндру и канавкам выбранного поршня.

Когда требуется замена

Основанием для замены служат задиры на юбке, прогар или повреждение днища, трещины, износ канавок, увеличенный зазор пальца либо размеры, вышедшие за ремонтный допуск. Такие дефекты могут сопровождаться падением компрессии, затруднённым запуском, дымностью, повышенным расходом масла и механическим шумом. Перед заказом полезно разобрать цилиндро-поршневую группу и определить причину повреждения: установка новой детали без проверки цилиндра, смазки и сопряжений не устраняет последствия перегрева, недостаточной подачи масла или неправильного зазора.

Рекомендации по установке

Монтаж выполняют на чистых деталях после промера цилиндра и проверки шатуна. Осмотрите зеркало цилиндра, поршневой палец, втулку верхней головки шатуна, кольца и их канавки. Детали с выраженным износом нельзя оставлять в паре с новым поршнем. Кольца устанавливают подходящего размера и профиля, контролируя боковой зазор в канавках и зазор в замке по ремонтным данным DLH1100.

Перед снятием отметьте ориентацию старого поршня, а при сборке следуйте схеме двигателя DLH1100. Нанесите моторное масло на поверхности трения, корректно зафиксируйте палец и проверьте свободное перемещение механизма ручным проворачиванием коленчатого вала. После ремонта двигатель запускают и эксплуатируют по процедуре, предусмотренной документацией Xingtai 160. Этот поршень подходит для восстановления DLH1100, когда совпадают модель двигателя, номинальный размер 100 мм и все присоединительные размеры.
