Поршень TD Ø90 мм для DL190-12, Xingtai 120

Поршень TD Ø90 мм для двигателя DL190-12

Поршень предназначен для четырехтактного дизельного двигателя DL190-12 с водяным охлаждением, применяемого на минитракторе Xingtai 120. Деталь движется внутри цилиндра, воспринимает давление газов после сгорания топлива и через поршневой палец и шатун передает усилие к коленчатому валу. Вместе с цилиндром и поршневыми кольцами она участвует в уплотнении камеры сгорания, поддержании компрессии и контроле масла на стенках цилиндра.

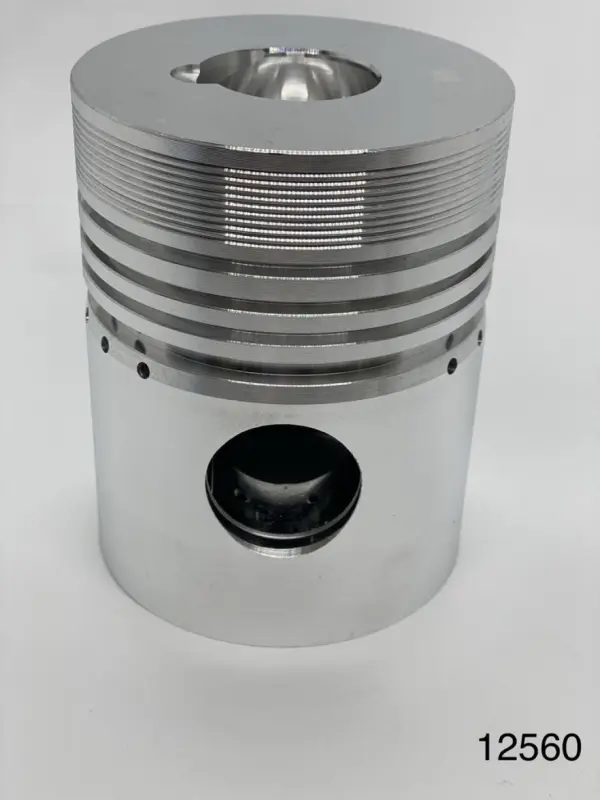

Номинальный диаметр исполнения — 90 мм. Днище выполнено с профилированным центральным углублением, в верхней части расположены кольцевые канавки, а в юбке предусмотрено отверстие под поршневой палец. Под зоной канавок выполнен ряд небольших технологических отверстий. При подборе важен весь набор конструктивных признаков: одинаковый диаметр еще не означает взаимозаменяемость поршней разных двигателей.

Замена требуется при задирах на юбке, повреждении или прогаре днища, трещинах, износе канавок под кольца либо отверстия под палец. Поводом для диагностики цилиндро-поршневой группы также служат ухудшение компрессии, затрудненный запуск, посторонний стук, повышенный расход масла или дымность. Эти симптомы не определяют одну причину автоматически, поэтому перед ремонтом проверяют состояние цилиндра, колец, пальца, шатуна и сопряженных поверхностей.

Что сверить перед выбором

• Двигатель и техника: обозначение DL190-12 и применение на Xingtai 120 должны совпадать с данными ремонтируемого минитрактора.
• Размер цилиндра: номинал 90 мм сопоставляют с фактическим диаметром и состоянием гильзы после измерения; при предыдущей расточке может требоваться другое исполнение.
• Поршневой палец: проверяют диаметр отверстия, длину посадочной зоны и способ фиксации, используя снятую деталь и ремонтные данные двигателя.
• Компрессионная высота и общая геометрия: сравнивают расстояние от оси пальца до днища, высоту поршня и форму юбки.
• Кольцевая зона: должны совпадать количество, ширина и расположение канавок, а также параметры устанавливаемых колец.
• Днище: профиль центрального углубления и ориентационные признаки сопоставляют со штатным поршнем DL190-12.

Перед установкой цилиндр очищают и измеряют, проверяя износ, овальность и повреждения поверхности. Одновременно оценивают кольца, палец, стопорные детали и втулку верхней головки шатуна: установка нового поршня с сильно изношенными сопряженными деталями не устраняет причину неисправности. Канавки и технологические отверстия должны быть чистыми, а монтажные зазоры — соответствовать ремонтной документации DL190-12.

При сборке кольца устанавливают в предназначенные для них канавки, контролируют свободу перемещения и разводят замки согласно инструкции по ремонту двигателя. Положение поршня в цилиндре, смазку деталей при монтаже и моменты затяжки соединений также выбирают по техническим данным DL190-12. После сборки коленчатый вал должен проворачиваться без закусывания и нехарактерного сопротивления.

Этот поршень подходит для планового восстановления цилиндро-поршневой группы двигателя DL190-12 на Xingtai 120, когда подтверждены номинальный диаметр 90 мм и совпадение геометрии со снятой деталью. Точная проверка размеров до начала сборки помогает избежать повторной разборки двигателя и подобрать совместимые кольца, палец и детали фиксации.
