Распределитель гидравлического насоса нового образца Xingtai 120/224

Распределитель гидравлического насоса нового образца Xingtai 120/224

Деталь предназначена для гидросистемы тракторов Xingtai 120 и Xingtai 224. Распределитель принимает поток рабочей жидкости от насоса и направляет его к гидроцилиндру либо в возвратную линию. Переключение длинным рычагом позволяет управлять движением гидравлического механизма и подключенного оборудования. Исполнение нового образца — ключевой признак подбора: его учитывают вместе с моделью трактора, установочными размерами и расположением соединений.

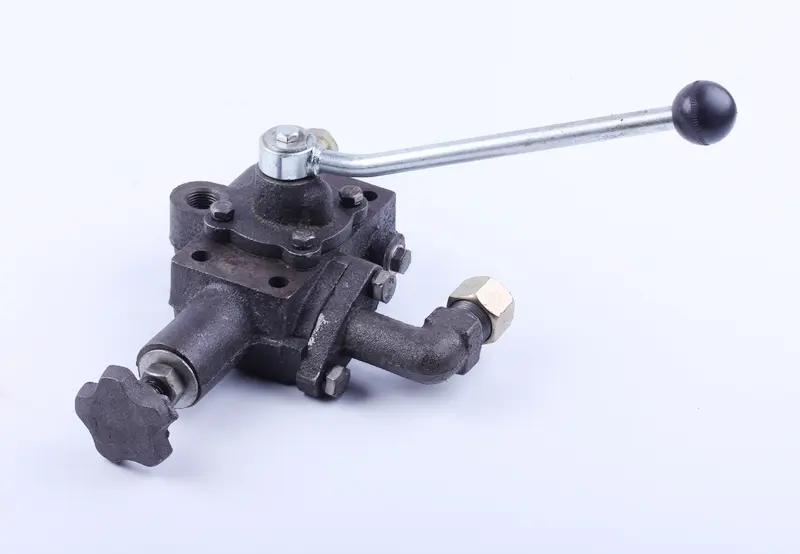

Конструкция включает массивный корпус, длинный рычаг с шарообразной рукояткой, резьбовые каналы, боковой изогнутый патрубок со штуцером и отдельную рукоятку на торце. Корпус собран болтами и имеет крепежные отверстия. Габариты составляют 245 × 160 × 90 мм, масса — 3750 г. Межцентровые расстояния крепления указаны как 40/85 мм, материал — чугун/металл. Эти параметры позволяют заранее сравнить изделие с демонтированной деталью.

Работа в гидросистеме

Насос создает поток масла, а распределитель задает его дальнейшее направление. В зависимости от положения рычага жидкость поступает к исполнительному гидроцилиндру или возвращается в бак. Так выполняются предусмотренные команды подъема, опускания либо другого движения навесного механизма. Поводом для диагностики могут быть заедание при переключении, внутренний переток масла, наружная течь, трещина корпуса или нарушение фиксации положения. Одновременно проверяют жидкость, шланги, соединения и гидроцилиндр, чтобы исключить неисправность соседних компонентов.

Что сравнить перед покупкой

• Модель техники: заявлено применение на Xingtai 120 и 224.
• Исполнение: это вариант нового образца; старую и новую версии нельзя выбирать только по марке трактора.
• Установочные параметры: сверьте габариты 245 × 160 × 90 мм и обе межцентровые величины 40/85 мм.
• Соединения: сопоставьте количество, положение и направление резьбовых каналов, форму бокового патрубка, а также фактические фитинги машины.
• Управление: проверьте ориентацию длинного рычага и наличие места для его полного хода после монтажа.

До разборки полезно отметить линии подачи, возврата и подключения гидроцилиндра. При подборе нельзя ориентироваться только на внешнее сходство: совпадение крепления без совпадения каналов не подтверждает пригодность детали. Если трактор ранее ремонтировали или гидравлику переделывали, конфигурацию установленного распределителя сравнивают особенно тщательно.

Установка и первичная проверка

Работы выполняют на остановленной технике после снятия остаточного давления. Места соединений очищают до отсоединения шлангов, а открытые линии временно защищают от загрязнения. Распределитель устанавливают без перекоса и принудительного совмещения отверстий. Шланги присоединяют по штатной схеме трактора, не меняя местами подачу, возврат и каналы гидроцилиндра; уплотнения подбирают под фактические резьбы и фитинги.

После сборки восстанавливают уровень предусмотренной для трактора гидравлической жидкости и удаляют воздух по руководству техники. Первое переключение проводят на малых оборотах: контролируют ход рычага, реакцию гидроцилиндра и герметичность соединений. Если рычаг заедает, цилиндр движется в неверном направлении или появляется течь, работу прекращают и проверяют подключение и установку.

Основные характеристики

• Тип: распределитель гидравлического насоса.
• Исполнение: нового образца.
• Применение: Xingtai 120, Xingtai 224.
• Габариты: 245 × 160 × 90 мм.
• Межцентровые расстояния крепления: 40/85 мм.
• Масса: 3750 г.
• Материал: чугун/металл.

Эта позиция предназначена для ремонта штатной гидросистемы при полном совпадении исполнения, крепления и расположения каналов. Точная сверка до монтажа снижает риск несовпадения патрубков и помогает восстановить привычное управление гидравлическим механизмом.
