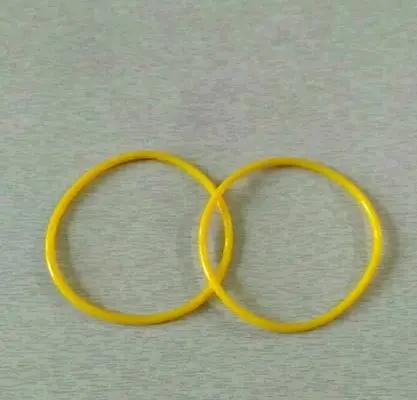

Уплотнительные кольца гильзы TD для ZS/ZH1100, Ø100 мм, 2 шт.

Комплект уплотнительных колец гильзы TD для ZS/ZH1100

Два кольца предназначены для герметизации посадки цилиндровой гильзы в блоке одноцилиндрового дизельного двигателя ZS/ZH1100 мощностью 15 л. с. с водяным охлаждением. Кольца устанавливаются в посадочные канавки гильзы и уплотняют ее сопряжение с блоком цилиндров. Такое уплотнение отделяет полость с охлаждающей жидкостью от нижней части двигателя и помогает не допустить утечки через место установки гильзы.

Эти детали не следует путать с поршневыми кольцами или прокладкой головки цилиндра. Они остаются неподвижными на наружной стороне гильзы и работают именно в месте ее посадки в блок. Номинальный размер 100 мм относится к цилиндровой группе двигателей ZS/ZH1100. Желтый цвет и парное исполнение помогают отличить этот вариант среди внешне похожих манжет для дизельных двигателей других серий.

Основные данные

• Тип детали: уплотнительные кольца посадочного места гильзы цилиндра.
• Совместимость: дизельные двигатели ZS1100 и ZH1100.
• Исполнение двигателя: одноцилиндровый, четырехтактный, с водяным охлаждением.
• Заявленная мощность: 15 л. с.
• Номинальный размер: 100 мм.
• Количество: два кольца.
• Цвет: желтый.

Когда требуется замена

Комплект применяют при снятии и повторной установке гильзы, ее замене или капитальном ремонте двигателя. Поводом проверить уплотнения служат следы охлаждающей жидкости в зоне посадки гильзы, нарушение герметичности после разборки, а также повреждение самих колец. Снятые манжеты осматривают на трещины, надрезы, сплющивание, растяжение и потерю эластичности. Деформированное кольцо не способно равномерно заполнить канавку и плотно обжаться после монтажа гильзы.

Оба кольца работают в одном соединении, поэтому при разборке цилиндровой группы рационально устанавливать новую пару, а не смешивать новую деталь с уже работавшей. Это упрощает обслуживание и позволяет собрать посадку с уплотнениями одинакового состояния.

Как проверить совместимость

Подбор начинают с обозначения двигателя: на агрегате должна быть серия ZS1100 или ZH1100 и цилиндровая группа номиналом 100 мм. Ориентироваться только на марку мотоблока или мототрактора недостаточно: одна модель техники может комплектоваться разными двигателями. Перед установкой сравните с демонтированными деталями количество канавок, форму поперечного сечения и фактические посадочные размеры. Для двигателя ZH1105 с цилиндром 105 мм предназначен другой вариант манжет, поэтому совпадение числа «1100» и номинала 100 мм имеет практическое значение.

Рекомендации по установке

Канавки гильзы и посадочную поверхность блока очищают от отложений и остатков старого уплотнения. На кромках не должно быть заусенцев, коррозионных выступов или загрязнений, способных надрезать манжету. Кольца укладывают без перекручивания, равномерно распределяют по окружности и не растягивают больше необходимого. Способ смазки при сборке выбирают по сервисной документации двигателя; состав должен быть совместим с применяемой охлаждающей жидкостью и материалом уплотнений.

Гильзу вводят в посадочное место ровно, без перекоса и ударной нагрузки по кольцам. После сборки проверяют герметичность зоны установки и уровень охлаждающей жидкости до полноценной эксплуатации двигателя. Комплект подходит для ремонта мотоблоков и мототракторов, оснащенных указанными двигателями, когда требуется восстановить плотное соединение гильзы с блоком цилиндров.
