Задняя велосипедная втулка Velosteel FM, 36H, 14G

Задняя велосипедная втулка Velosteel FM, 36H, 14G

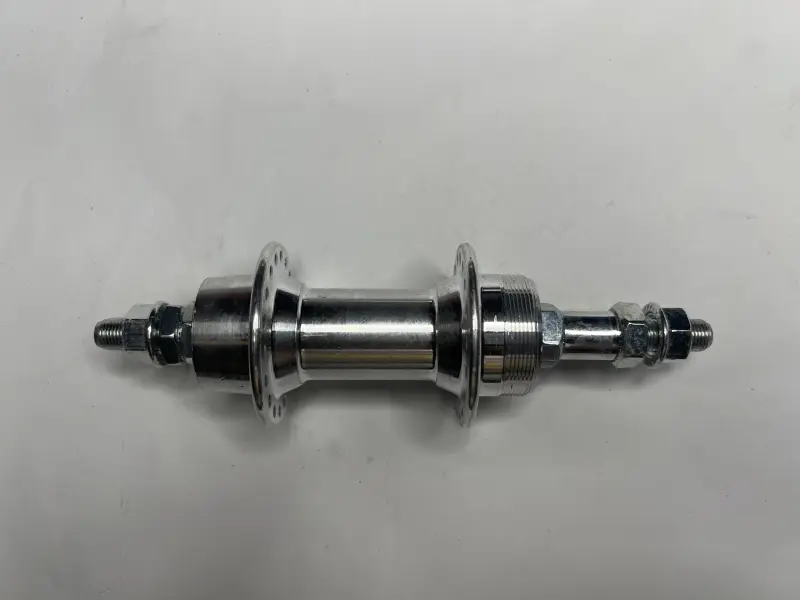

Втулка Velosteel FM служит центральной частью заднего велосипедного колеса: соединяет ось с ободом через спицы и создает опору, вокруг которой вращается собранное колесо. Модель рассчитана на колесо с 36 спицами формата 14G. Это основные параметры, которые следует учитывать при ремонте старого колеса, замене изношенной втулки или сборке нового комплекта из обода, спиц и ниппелей.

Конструкция включает корпус с двумя фланцами, отверстия для спиц, резьбовую ось, крепежные гайки и резьбовую посадочную часть с одной стороны. Фланцы распределяют спицы по обеим сторонам колеса, а гайки фиксируют ось в дропаутах рамы. Такая компоновка требует правильного подбора всех сопрягаемых деталей: совпадения количества отверстий втулки и обода, подходящего диаметра спиц, соответствующей ширины рамы и совместимого приводного компонента.

Что проверить перед сборкой

• Количество отверстий: втулка имеет 36 позиций под спицы, поэтому обод также должен быть рассчитан на 36 спиц. Несовпадение количества отверстий не допускает обычной схемы сборки колеса.
• Формат спиц: заявленный размер — 14G. Кроме толщины, для каждой стороны необходимо отдельно определить длину спиц с учетом эффективного диаметра обода, диаметра окружности отверстий фланца, расстояния от фланцев до центра и выбранной схемы переплетения.
• Посадка в раме: сравните расстояние между наружными поверхностями контргаек, диаметр и длину оси, а также форму дропаутов. Ось должна размещаться без перекоса, а гайки — полноценно затягиваться с обеих сторон.
• Приводная сторона: до установки проверьте тип, диаметр и шаг резьбового соединения, доступное пространство для приводной детали и положение цепной линии. Внешнее сходство резьбы не подтверждает совместимость.
• Тормозная система: выбранная схема заднего тормоза должна соответствовать раме, ободу и конструкции втулки. Эта модель не должна подбираться как замена тормозной втулке только по числу спиц.

Установка и настройка

Замена втулки означает полную пересборку колеса. Перед спицовкой определяют требуемую длину спиц для правой и левой стороны, проверяют состояние обода и ниппелей, затем формируют выбранное переплетение. После предварительной сборки колесо постепенно натягивают, центрируют относительно оси и выравнивают по радиальному и боковому биению. Равномерное натяжение важно не меньше геометрии: слишком слабые или заметно отличающиеся по натяжению спицы быстрее расшатываются и ухудшают стабильность колеса.

При установке в раму контролируют положение оси в дропаутах, центрирование обода между перьями и совпадение цепной линии. Крепежные гайки затягивают равномерно, не допуская смещения колеса. Вращение после монтажа должно оставаться свободным, без заеданий и ощутимого поперечного люфта. Если регулировка подшипников выполнялась во время сборки, ее проверяют повторно после затяжки осевых гаек, поскольку положение деталей может измениться.

Когда нужна замена втулки

Основанием для ремонта служат устойчивый люфт, неровное вращение, повреждение оси, фланцев или резьбовых участков, а также невозможность надежно закрепить колесо. Перед заменой стоит оценить весь комплект: состояние обода, спиц, ниппелей и приводной детали. Velosteel FM подходит для проекта, в котором требуются задняя втулка на гайках, 36 отверстий и спицы 14G, однако окончательный выбор делают после сверки всех посадочных размеров со старой втулкой и рамой велосипеда.
