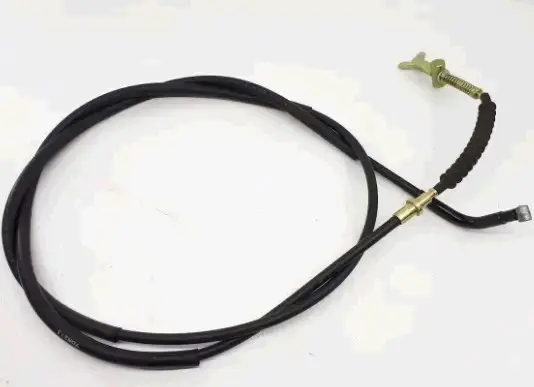

Трос заднего тормоза ATV 250 JS FLD

Трос заднего тормоза ATV 250 JS FLD

Трос предназначен для механического привода заднего тормоза квадроцикла ATV 250 JS FLD. Он соединяет педаль или рычаг управления с тормозным механизмом и передаёт усилие при нажатии. Деталь выбирают для обслуживания тормозной системы, когда штатный трос повреждён, растянут, заедает или утратил нормальную подвижность.

Конструкция включает гибкий внутренний трос, защитную оболочку и присоединительные наконечники. Резьбовой регулировочный участок позволяет выполнить необходимую настройку привода после монтажа. При совпадении исполнения деталь устанавливается в предусмотренные точки крепления задней части тормозной системы ATV 250 JS FLD.

Исправный трос должен свободно перемещаться внутри оболочки и без подклинивания передавать управляющее усилие тормозному механизму. В процессе эксплуатации плавность хода может ухудшиться из-за загрязнения, коррозии, повреждения оболочки или распушения внутреннего троса. На необходимость проверки также указывают чрезмерный свободный ход педали, затруднённый возврат привода, надлом наконечника и повреждение резьбовой регулировочной части.

Если задний тормоз стал срабатывать туго или непредсказуемо, трос следует осмотреть по всей длине. Особое внимание уделяют местам изгибов, состоянию оболочки, обоим наконечникам, резьбовому участку и точкам фиксации. Повреждённый или заедающий привод не стоит оставлять до следующего планового обслуживания: своевременная замена помогает восстановить штатную механическую связь между управлением и задним тормозным механизмом.

Особенности конструкции

• предназначен для механического привода заднего тормоза ATV 250 JS FLD;
• гибкое исполнение позволяет проложить деталь по штатному маршруту при совпадении конфигурации;
• защитная оболочка закрывает внутренний трос по длине;
• присоединительные наконечники служат для соединения с элементами привода;
• резьбовой участок используется для регулировки после установки.

Как подобрать трос

Перед покупкой убедитесь, что требуется трос именно заднего тормоза для ATV 250 JS FLD. Сравните новую и снятую детали по общей конфигурации и маршруту прокладки, форме обоих наконечников, расположению резьбового регулировочного участка и способу фиксации. Эти элементы должны соответствовать установленному тормозному приводу и штатным точкам крепления.

Ориентироваться только на объём двигателя недостаточно. У квадроциклов одной кубатуры могут различаться рама, устройство тормозного привода и расположение креплений. Если старый трос сохранился, его удобно использовать как образец для сравнения исполнения детали перед установкой.

Установка и проверка работы

При монтаже проложите трос по предусмотренному маршруту без резких перегибов, перекручивания и защемления оболочки. Закрепите наконечники и резьбовой участок в соответствующих местах, затем отрегулируйте привод и проверьте свободное перемещение педали или рычага. Трос не должен мешать движению деталей тормозного механизма.

После установки несколько раз приведите задний тормоз в действие и убедитесь, что усилие передаётся без заеданий, а элементы механизма возвращаются в исходное положение. По всей длине прокладки трос не должен соприкасаться с подвижными или нагревающимися узлами. Итоговую регулировку выполняют так, чтобы привод работал корректно и сохранял нормальный возврат после отпускания управления.

Этот трос подходит для замены соответствующей изношенной или повреждённой детали в механическом приводе заднего тормоза ATV 250 JS FLD. Точное сравнение наконечников, регулировочной части, креплений и маршрута прокладки помогает правильно подобрать исполнение и установить его без изменения штатной схемы привода.
