Задняя ось ATV 027-19 740 мм со звездой и тормозным диском, комплект 15 деталей

Задняя ось ATV 027-19 длиной 740 мм

Комплект предназначен для ремонта задней части квадроцикла с конфигурацией ATV 027-19. Ось служит общей опорой для деталей заднего колеса, удерживает их на заданной линии и обеспечивает правильное взаимное расположение приводной звезды и тормозного диска. Такой набор подходит для комплексной замены компонентов, когда прежняя ось деформирована, резьбовые участки повреждены, крепёж изношен либо посадочные места уже не позволяют собрать механизм без люфта и перекоса.

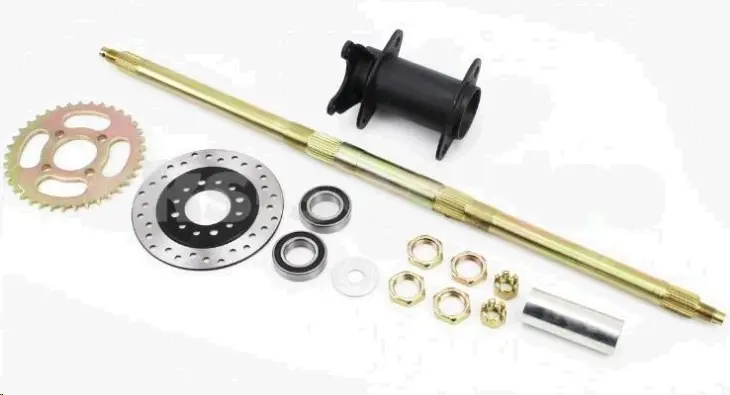

Общая длина оси составляет 740 мм. В комплект входят 15 деталей, включая ось, крепление, приводную звезду и тормозной диск. Конструкция также содержит подшипники, дистанционные и резьбовые крепёжные детали. Набор позволяет одновременно восстановить опору заднего колеса, место установки ведомой звезды и дисковый тормозной механизм, не подбирая основные компоненты по отдельности.

Назначение деталей комплекта

• Ось 740 мм задаёт положение компонентов заднего колеса и принимает нагрузку в местах их установки.
• Приводная звезда взаимодействует с цепью и передаёт вращение на заднюю часть трансмиссии.
• Тормозной диск работает вместе с суппортом дискового тормоза и создаёт поверхность для замедления квадроцикла.
• Подшипники и дистанционные детали обеспечивают посадку вращающихся компонентов и поддерживают нужное расстояние между ними.
• Резьбовой крепёж фиксирует собранные детали на предусмотренных посадочных участках оси.

Комплексная компоновка особенно удобна при ремонте после удара, длительной эксплуатации с люфтом или повреждения резьбы. Замена связанных компонентов помогает избежать ситуации, когда новая ось устанавливается вместе с изношенными посадочными деталями, а несовпадение положения звезды или диска обнаруживается уже во время сборки. При исправной установке звезда должна находиться в одной плоскости с ведущей звездой, тормозной диск — проходить по центру суппорта, а вращающиеся детали — двигаться свободно, без заеданий и заметного бокового биения.

Что проверить перед выбором

Обозначение ATV 027-19 и длина 740 мм являются основными ориентирами, но для точного подбора необходимо сопоставить комплект со снятыми деталями конкретного квадроцикла. Сравните общую длину оси, расположение посадочных зон, форму и положение крепления звезды и тормозного диска, наружный и внутренний диаметр подшипников, параметры резьбы на концах, размеры дистанционных втулок и способ фиксации. Также проверьте количество зубьев звезды, шаг применяемой цепи, диаметр и расположение отверстий тормозного диска. Совпадение только общей длины не подтверждает полную взаимозаменяемость.

Рекомендации по установке

Перед сборкой очистите посадочные поверхности и осмотрите сопрягаемые детали квадроцикла. На них не должно быть заусенцев, сильной выработки или деформаций, мешающих ровной установке. Подшипники следует устанавливать без ударной нагрузки через внутреннюю и наружную обоймы одновременно; усилие прикладывают к той обойме, которая садится с натягом. Расположение втулок и гаек сохраняют по схеме прежней сборки, если она соответствует конструкции техники.

После монтажа проверьте соосность звёзд, ход цепи, положение тормозного диска относительно колодок и отсутствие осевого люфта. Крепёж затягивают с моментом, установленным производителем конкретного квадроцикла. До полноценной эксплуатации колесо нужно прокрутить вручную и убедиться, что цепь движется без закусывания, диск не касается суппорта постоянно, а гайки и фиксаторы надёжно удерживают детали. Такой контроль помогает правильно установить комплект и не перегружать подшипники, цепной привод и тормозной механизм.
