Левый главный тормозной цилиндр с рычагом для ATV Lifan/Kayo JPX

Левый главный тормозной цилиндр с рычагом для ATV Lifan/Kayo JPX

Рулевая тормозная машинка предназначена для гидравлической тормозной системы квадроцикла. Она устанавливается с левой стороны руля и преобразует нажатие на ручной рычаг в давление тормозной жидкости, которое по гидролинии передается к исполнительной части системы. Деталь подходит для ремонта техники ATV, указанной в применяемости как Lifan и Kayo, однако окончательный подбор выполняют по конструкции штатной машинки и параметрам конкретной модели.

Конструкция и назначение

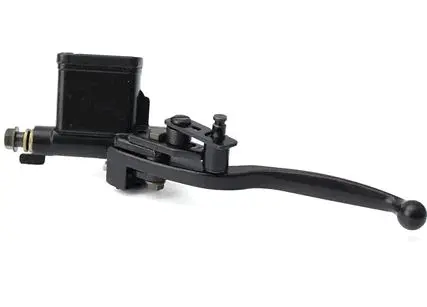

В одном корпусе объединены главный тормозной цилиндр, прямоугольный бачок, крепление на руль и длинный рычаг с шарообразным окончанием. Такая компоновка размещает органы управления и резервуар жидкости непосредственно на руле. Боковой выход служит для подключения тормозного шланга. Черное исполнение соответствует общему оформлению корпуса и рычага.

При нажатии рычага поршневой механизм цилиндра создает давление в гидролинии. После отпускания ручка должна свободно возвращаться в исходное положение, а система — сохранять герметичность. Замена машинки актуальна, если прежний цилиндр поврежден, не формирует требуемое давление, пропускает жидкость, имеет заедание рычага либо изношенные места крепления. До установки следует проверить и остальные части гидравлики: неисправность шланга, соединений или тормозного механизма нельзя устранить одной заменой ГТЦ.

Что сверить перед выбором

• Сторону установки. Эта версия рассчитана на левую часть руля. Правая машинка имеет другую ориентацию бачка, рычага и соединительных элементов и не считается прямой заменой.
• Назначение штатного рычага. На разных квадроциклах левый ручной привод может обслуживать разные контуры. Подбирать деталь нужно по схеме тормозов конкретной техники, а не только по расположению на руле.
• Посадку на руль. Сравните диаметр места крепления, форму разъемного хомута, положение корпуса и доступное пространство рядом с рукояткой и другими органами управления.
• Подключение гидролинии. Проверьте тип, направление и расположение соединения тормозного шланга, а также возможность уложить шланг без натяжения, перегиба и контакта с подвижными деталями.
• Геометрию рычага. Длина, изгиб, положение относительно рукоятки и свободный ход должны соответствовать исходной машинке и обеспечивать удобное нажатие без упора в соседние детали.
• Параметры цилиндра. Если в документации техники указан диаметр поршня или другие гидравлические параметры, их необходимо сопоставить с заменяемой деталью. Внешнего сходства для точного выбора недостаточно.

Установка и проверка

Монтаж выполняют на чистом участке руля, сохраняя правильное положение бачка. Крепление затягивают равномерно, без перекоса корпуса. Перед соединением осматривают резьбу, штуцер шланга и уплотнения; поврежденные детали соединения использовать повторно не следует. Тормозной шланг прокладывают так, чтобы поворот руля от упора до упора не создавал натяжения и не менял положение машинки.

После подключения систему заполняют жидкостью, предписанной изготовителем квадроцикла, и удаляют из нее воздух по сервисной процедуре конкретной модели. Затем проверяют свободное движение рычага, возврат в исходное положение, отсутствие подтеканий и стабильное создание давления. Первичную проверку торможения проводят на неподвижной технике, после чего — на безопасной площадке с небольшой скоростью. Если рычаг остается мягким, постепенно проваливается или не возвращается, эксплуатацию прекращают до устранения причины.

Модель JPX предназначена для ремонта левого рулевого гидропривода ATV Lifan/Kayo. Для уверенного подбора сопоставьте со старой машинкой сторону установки, форму крепления, конфигурацию рычага, подключение шланга и назначение тормозного контура. Такой подход исключает выбор детали лишь по общему внешнему сходству и помогает сохранить штатную компоновку управления.
