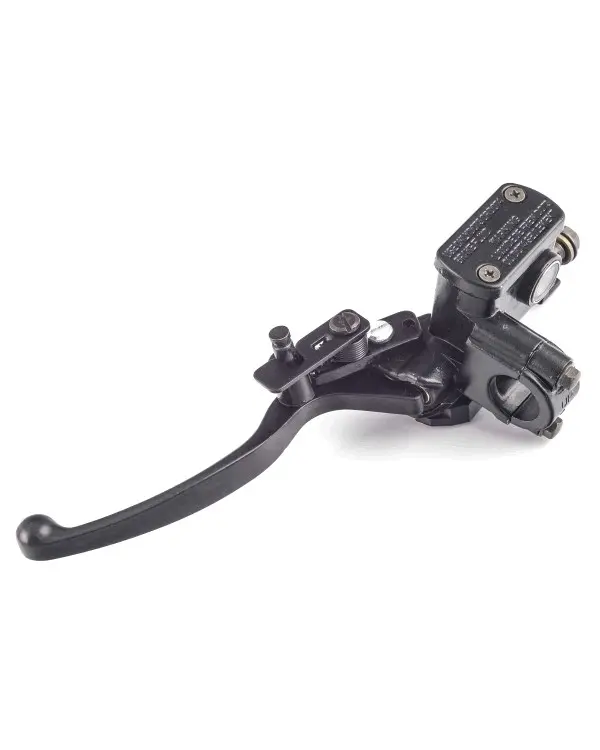

Левый главный тормозной цилиндр ATV Lifan/Kayo JPX

Левый главный тормозной цилиндр ATV Lifan/Kayo JPX

Рулевая тормозная машинка предназначена для гидравлической тормозной системы квадроцикла. При нажатии на рычаг главный цилиндр преобразует усилие руки в давление тормозной жидкости, которое передается по гидролинии к исполнительному механизму. Левое расположение определяет сторону установки и должно соответствовать компоновке конкретного ATV.

Конструкция объединяет в одном корпусе длинный ручной рычаг, главный цилиндр, встроенный резервуар с крышкой и разъемный хомут для крепления на руле. Такое исполнение позволяет заменить машинку в сборе, если прежний корпус поврежден, рычаг деформирован, поршневой механизм работает с заеданием или в районе цилиндра появились следы утечки. На машинке также предусмотрен механический фиксатор рычага. Пользоваться им следует в соответствии с устройством и руководством конкретного квадроцикла.

Что проверить при подборе

• Сторону установки. Эта версия устанавливается слева. Она не является автоматической заменой правой машинки, поскольку направление корпуса, положение рычага и подключение гидролинии различаются.
• Посадку на руль. Сопоставьте внутренний диаметр хомута, ширину доступного участка руля и расположение соседних переключателей, рукоятки и облицовки.
• Подключение тормозного шланга. Должны совпасть тип, резьба и ориентация соединения, а шланг после монтажа не должен натягиваться, перегибаться или задевать подвижные детали.
• Геометрию рычага. Сравните длину, изгиб, положение шарнира и расстояние до рукоятки. Рычаг должен свободно перемещаться и возвращаться, не упираясь в другие органы управления.
• Компоновку корпуса. Проверьте форму резервуара, положение крышки и свободное пространство при прямом руле и при повороте до обоих крайних положений.
• Назначение контура. У разных квадроциклов левый рычаг может управлять разными тормозными механизмами. Подключение должно повторять штатную схему именно вашей модели.

Обозначение ATV, Lifan и Kayo указывает на целевое применение детали, однако модельный ряд этих марок включает разные варианты тормозной системы. Для точного выбора сопоставьте машинку со снятой деталью по стороне, посадочному хомуту, форме корпуса, гидравлическому соединению и траектории рычага. Одного совпадения марки квадроцикла недостаточно.

Установка и проверка после замены

Монтаж затрагивает гидравлический привод, поэтому соединения должны оставаться чистыми, а уплотняемые поверхности — неповрежденными. После крепления корпуса на руле подключают штатную гидролинию, заполняют систему тормозной жидкостью, предписанной производителем квадроцикла, и полностью удаляют воздух. Тип жидкости нельзя выбирать только по внешнему сходству машинки: используйте требования сервисной документации конкретной модели.

До начала движения проверьте герметичность соединения, уровень жидкости, свободное возвращение рычага и отсутствие контакта с рукояткой при полном нажатии. Рычаг должен создавать четкое усилие без провалов и постепенно нарастающей мягкости. Затем работу тормоза проверяют на неподвижном ATV и на минимальной скорости в безопасном месте. Если рычаг остается мягким, не возвращается, ход меняется после нескольких нажатий или появляются следы жидкости, эксплуатацию прекращают до устранения причины.

Эта машинка подходит для ремонта квадроцикла, когда требуется левый рулевой главный цилиндр JPX соответствующей геометрии. Тщательная сверка соединения и посадки перед монтажом помогает сохранить штатное расположение органов управления и правильно восстановить гидравлический привод.
