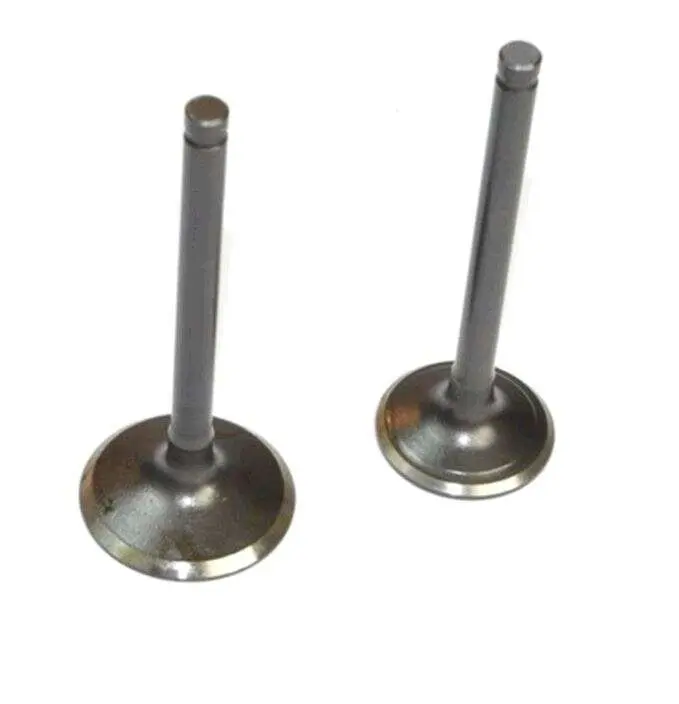

Клапаны двигателя KAYO / IRBIS TTR 250, 27/31,5 мм, L-89, пара, JPX

Пара клапанов JPX для двигателя KAYO и IRBIS TTR 250

Комплект предназначен для ремонта газораспределительного механизма четырехтактных мотоциклов KAYO 250 Enduro и IRBIS TTR 250. В пару входят впускной и выпускной клапаны с тарелками разного диаметра — 31,5 и 27 мм. Заявленная длина составляет 89 мм. Такое сочетание размеров используется в головках цилиндров определенных версий двигателей класса 250 см³, поэтому перед заказом необходимо проверить не только модель мотоцикла, но и фактические параметры снятых деталей.

Клапаны управляют наполнением цилиндра свежей топливовоздушной смесью и отводом отработавших газов. В закрытом положении фаска тарелки должна плотно соприкасаться с седлом в головке цилиндра. От состояния этой пары зависят герметичность камеры сгорания, компрессия, запуск двигателя и устойчивость его работы. Комплект применяют при ремонте после прогара тарелки, износа стержня или фаски, деформации детали, нарушения прилегания к седлу либо разборки головки цилиндра для восстановления газораспределительного механизма.

Что учитывать при подборе

• Назначение: комплект включает два клапана — впускной и выпускной.
• Диаметры тарелок: 27 и 31,5 мм; оба значения нужно сопоставить со снятой парой.
• Длина: в названии этой позиции указано L-89 мм. Для точного подбора измеряют каждый старый клапан от торца стержня до края тарелки и учитывают возможные различия между модификациями.
• Техника: заявлена совместимость с IRBIS TTR 250 и KAYO 250 Enduro CB250. Одно название модели не исключает применения разных головок цилиндров и версий двигателя.
• Геометрия: дополнительно сравнивают диаметр стержня, форму и расположение канавки под фиксаторы, профиль тарелки и посадочную фаску. Эти параметры должны соответствовать штатным деталям и деталям головки цилиндра.
• Исполнение: это пара «голых» клапанов. Пружины, тарелки пружин, фиксаторы и другие детали механизма следует подбирать и проверять отдельно.

Установка и проверка после ремонта

До сборки головки цилиндра проверяют состояние направляющих втулок и седел. Новый клапан не устранит чрезмерный люфт в изношенной направляющей или повреждение седла, поэтому сопутствующие дефекты необходимо исправить в рамках ремонта. Посадочную фаску контролируют по всей окружности; обработку или притирку выполняют в соответствии с состоянием головки и принятой технологией ремонта. Впускной и выпускной клапаны нельзя менять местами из-за разного диаметра тарелок.

После монтажа устанавливают остальные детали клапанного механизма, проверяют свободное перемещение без заеданий и регулируют тепловые зазоры по руководству именно для установленной версии двигателя. Затем контролируют герметичность головки, фазы газораспределения и отсутствие посторонних шумов при первом запуске. Если прежние клапаны были повреждены после обрыва или перескока привода ГРМ, до запуска также проверяют поршень, направляющие, седла, коромысла и распределительный вал.

Эта пара подходит для ремонта только при совпадении размеров 27/31,5 мм, длины L-89 и всей присоединительной геометрии. Сравнение старых деталей и головки цилиндра перед покупкой помогает исключить ошибку между внешне похожими комплектами для моторов TTR 250, которые могут отличаться длиной, диаметром стержня и конструкцией фиксации.
