ЦПГ ATV 125 Ø52 для двигателя 3+1 AMG

ЦПГ ATV 125 Ø52 для двигателя 3+1 AMG

Комплект предназначен для ремонта цилиндро-поршневой части четырехтактного двигателя квадроцикла ATV 125 версии 3+1. Обозначение 3+1 относится к трансмиссии с тремя передачами вперед и одной передачей заднего хода, а не к количеству колец или других деталей. ЦПГ образует участок двигателя, в котором поршень перемещается внутри цилиндра, обеспечивает сжатие топливовоздушной смеси и через палец передает усилие на шатун. Номинальный диаметр Ø52 и исполнение двигателя 3+1 служат основными параметрами для первичного подбора.

Конструкция комплекта

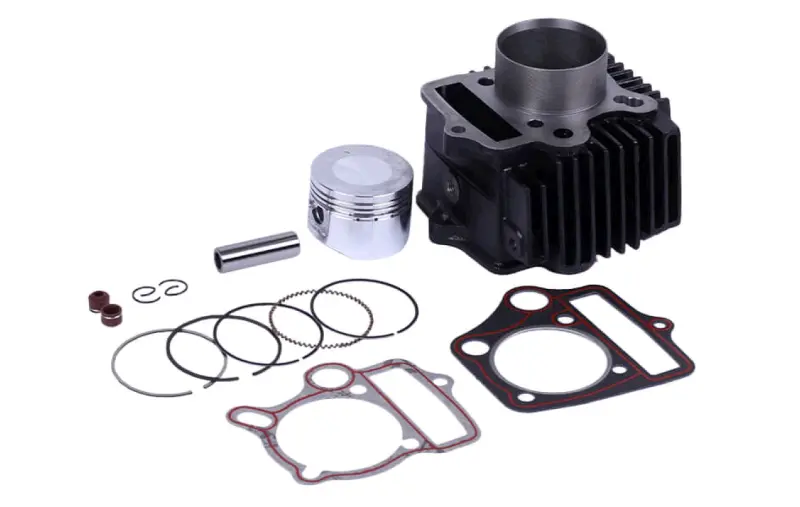

ЦПГ объединяет цилиндр с наружным оребрением, поршень, поршневые кольца, палец, стопорные кольца и две профильные прокладки. Ребра увеличивают площадь теплообмена цилиндра в двигателе с воздушным охлаждением. Наличие основных сопрягаемых деталей в одном наборе позволяет одновременно заменить изношенные поверхности цилиндра и поршня, установить новые кольца и восстановить соединения, которые разбираются во время ремонта верхней части мотора.

Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, участвуют в поддержании компрессии и контроле моторного масла. Палец соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают его в посадочном месте. Профильные прокладки применяются на разобранных соединениях цилиндра. Их контуры, отверстия и каналы должны совпадать с картером, цилиндром и головкой конкретного двигателя.

Что проверить перед выбором

• Тип техники: комплект рассчитан на цилиндро-поршневую часть двигателя ATV 125.
• Исполнение двигателя: требуется версия, соответствующая обозначению 3+1.
• Диаметр: номинал Ø52 необходимо сравнить с размером снятого цилиндра и поршня; близкое значение нельзя считать взаимозаменяемым без измерения.
• Поршневой палец: сверяются его диаметр и длина, а также посадка в поршне и шатуне.
• Цилиндр: сравниваются общая высота, длина и наружный диаметр нижней части гильзы, расположение шпилек, форма масляного канала и прохода цепи ГРМ.
• Прокладки: должны совпадать очертания, крепежные отверстия и технологические каналы.

Одного обозначения ATV 125 недостаточно для безошибочного выбора: в двигателях близкого объема встречаются разные высоты цилиндра, размеры пальца, конфигурации масляных каналов и посадочные контуры. Надежнее снять старую ЦПГ, очистить детали и выполнить контрольные измерения штангенциркулем. Дополнительно сравнивают форму днища поршня, расположение канавок под кольца и конструкцию нижней части цилиндра.

Когда требуется замена ЦПГ

Поводом для проверки цилиндро-поршневой части становятся снижение компрессии, затрудненный запуск, заметный расход масла, дымность, посторонний стук, повреждение колец или задиры на трущихся поверхностях. Эти признаки не заменяют диагностику: похожие симптомы могут быть связаны с клапанами, головкой цилиндра, системой питания или состоянием шатуна. Перед покупкой следует разобрать двигатель, осмотреть цилиндр и поршень, измерить износ и убедиться, что головка и картер пригодны для дальнейшей сборки.

Установка и подготовка к работе

Монтаж выполняют на чистом двигателе после удаления остатков прежних прокладок. До сборки проверяют плоскости картера и головки, состояние шпилек, посадку пальца в шатуне, зазор поршня в цилиндре и зазоры в замках колец. Кольца устанавливают согласно их профилю и назначению, не допуская перекоса и повреждения кромок. Стопорные кольца пальца должны полностью войти в канавки, а трущиеся поверхности перед сборкой смазываются моторным маслом.

После установки цилиндра выставляют фазы газораспределения, регулируют клапанные зазоры и затягивают крепеж в последовательности и с моментом, предусмотренными для конкретного двигателя. Перед первым запуском коленвал проворачивают вручную, проверяя свободный ход механизма. Правильный подбор по диаметру, посадочным размерам и конфигурации каналов важнее общего совпадения по объему: комплект Ø52 для ATV 125 3+1 должен соответствовать именно установленной модификации мотора.
