Прокладка цилиндра ATV 200 SEE

Прокладка цилиндра ATV 200 SEE

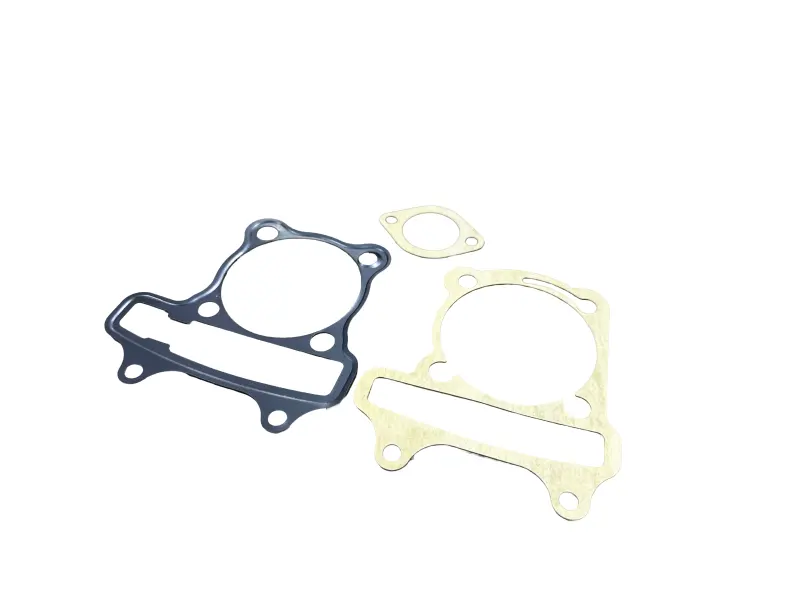

Прокладка предназначена для двигателя квадроцикла ATV 200 и устанавливается в цилиндровом узле между цилиндром и сопрягаемой плоскостью двигателя. Ее задача — создать герметичное соединение в зоне цилиндропоршневой группы и уплотнить рабочую зону и каналы в месте стыка. Деталь подходит для ремонта, при котором цилиндр снимают, заменяют или устанавливают после обслуживания поршневой группы.

Такое уплотнение особенно важно при разборке и последующей сборке двигателя. Изношенную, поврежденную или деформированную прокладку не следует повторно оставлять в соединении: после вскрытия узла необходимо оценить ее состояние и подготовить место установки новой детали. Замена также актуальна при обнаружении потери герметичности в зоне соединения цилиндра с сопрягаемой частью двигателя.

Когда применяется прокладка

Деталь используют при замене цилиндра, ремонте цилиндропоршневой группы и других работах, связанных с разборкой этого участка двигателя. Она помогает восстановить герметичность стыка после обслуживания и обеспечить правильную сборку узла. Чтобы новая прокладка выполнила свою задачу, она должна соответствовать конфигурации конкретного двигателя и точно располагаться относительно посадочной зоны, крепежа и предусмотренных конструкцией проходов.

Как правильно подобрать

Обозначение ATV 200 указывает на назначение детали, однако одного рабочего объема квадроцикла для точного выбора недостаточно. У техники одинаковой кубатуры могут различаться двигатель, головка цилиндра, расположение каналов и крепежных отверстий. Поэтому перед покупкой рекомендуем сопоставить прокладку со снятой деталью и проверить геометрию всех элементов.

Сравните форму наружного контура, размер и положение центрального отверстия, расположение отверстий под крепеж, а также каждый технологический вырез. Контуры должны совпадать без смещения, а прокладка — соответствовать конкретной модификации двигателя ATV 200. Такая проверка до заказа помогает выбрать деталь нужной геометрии и избежать повторной разборки из-за несовпадения отверстий или проходов.

Подготовка к установке

Перед монтажом очистите сопрягаемые плоскости от следов старого уплотнения и загрязнений. Осмотрите посадочную зону: заусенцы, повреждения и неровности могут помешать прокладке правильно прилегать к поверхностям. Установка на чистые и ровные плоскости необходима для аккуратной посадки детали без перекоса.

Разместите прокладку между цилиндром и сопрягаемой плоскостью двигателя, совместив центральное отверстие, крепежные отверстия и технологические вырезы. Перед окончательной сборкой проверьте положение по всему контуру. Деталь не должна смещаться, выходить за край посадочной зоны или перекрывать проходы, предусмотренные конструкцией двигателя.

Сборка цилиндрового узла

После проверки положения прокладки можно переходить к установке цилиндрового узла. Крепеж затягивают в порядке и с моментом, установленными для конкретного двигателя. Соблюдение этих требований помогает равномерно собрать соединение и не нарушить положение уплотнения.

Если цилиндр уже был снят, не ограничивайтесь проверкой только центрального отверстия. Полное совпадение наружного контура, крепежных точек и технологических вырезов так же важно для правильной установки. Прокладка ATV 200 SEE рассчитана на обслуживание цилиндрового соединения и подходит покупателю, которому нужна деталь для аккуратной сборки двигателя после ремонта или замены элементов цилиндропоршневой группы.
