Тормозной барабан в сборе, левый, ATV 50/110 JPX

Левый тормозной барабан в сборе для ATV 50/110

Узел JPX предназначен для барабанного тормоза малокубатурного квадроцикла и устанавливается с левой стороны. При торможении колодки расходятся внутри барабана и прижимаются к его внутренней поверхности, создавая трение для замедления колеса. Исполнение в сборе удобно при ремонте, когда требуется заменить не одну отдельную деталь, а взаимосвязанные компоненты тормозного механизма.

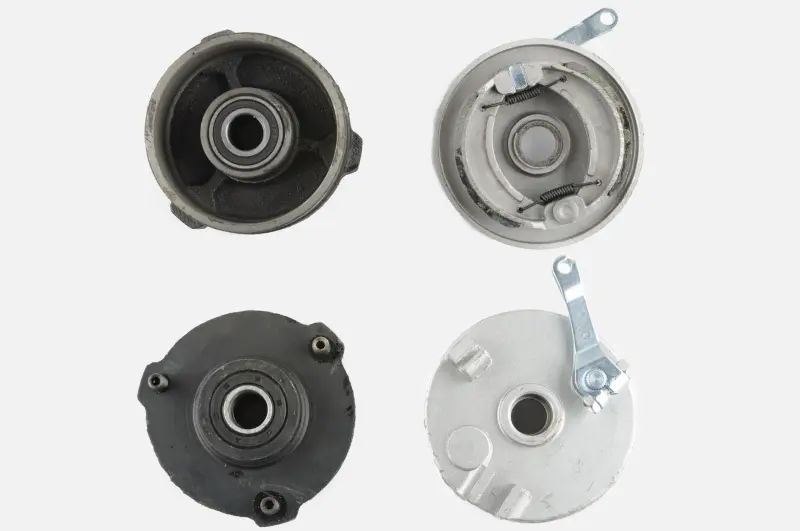

Конструкция объединяет барабан со ступичной частью и опорную часть тормоза с двумя колодками, возвратными пружинами и наружным приводным рычагом. Пружины возвращают колодки после отпускания тормоза, а рычаг передает движение от привода на разжимной механизм. В ступичной части предусмотрен подшипниковый узел. Такое устройство соответствует механической барабанной схеме, применяемой на компактных ATV.

Что проверить при подборе

Обозначение ATV 50/110 указывает на товарную группу техники, однако одного объема двигателя недостаточно для точного выбора. У квадроциклов одного класса могут различаться ступицы, крепления, диаметр барабана, положение приводного рычага и конфигурация левой и правой стороны. Перед покупкой сопоставьте новую деталь со снятым узлом и конструкцией конкретного квадроцикла.

• Сторона установки: требуется именно левое исполнение; зеркальная правая деталь может иметь другое направление рычага и расположение креплений.
• Посадочная часть: сравните центральное отверстие, положение подшипника и способ установки на ось.
• Крепление колеса: проверьте количество, расположение и межосевые расстояния крепежных точек ступицы.
• Геометрия тормоза: сопоставьте наружный и внутренний диаметры, глубину барабана, форму опорной части и размеры колодок.
• Привод: сравните положение, длину и направление наружного рычага, а также место присоединения тормозного троса или тяги.

Для проверки размеров лучше использовать снятый узел: измерения только по модели или объему двигателя могут не учитывать различия между сериями и годами выпуска. Если старый барабан поврежден, базовые посадочные размеры следует снимать с неповрежденных поверхностей либо сверять с техническими данными конкретной модификации ATV.

Когда требуется замена

Поводом для ремонта служат заметный люфт ступицы, повреждение посадочных мест, деформация барабана, неравномерное торможение, посторонний шум или невозможность нормально отрегулировать привод. Состояние барабана необходимо оценивать вместе с колодками, пружинами, рычагом, подшипником, осью и крепежом: неисправность соседней детали способна вызвать перекос, постоянное подтормаживание или ускоренный износ новых компонентов.

Установка и первичная проверка

Монтаж следует выполнять на очищенные посадочные поверхности с применением исправного штатного крепежа. До окончательной сборки проверьте свободное перемещение рычага, правильное положение пружин и колодок, отсутствие заеданий подшипника и совпадение всех крепежных точек. Рабочая поверхность барабана и накладки колодок должны оставаться чистыми, без масла и другой технической жидкости.

После установки отрегулируйте привод по требованиям конкретного квадроцикла. При отпущенном тормозе колесо должно вращаться без выраженного сопротивления, а при нажатии механизм должен срабатывать предсказуемо и без перекоса. Перед обычной эксплуатацией выполните контрольную проверку на малой скорости. Правильный подбор левого исполнения и точное совпадение посадочных параметров важнее общего обозначения 50/110.
