Механический указатель температуры охлаждающей жидкости DongFeng TD

Механический указатель температуры охлаждающей жидкости DongFeng TD

Прибор предназначен для контроля температуры охлаждающей жидкости двигателя на технике DongFeng. Он объединяет стрелочный индикатор, капиллярную линию и погружной термочувствительный наконечник с резьбовым присоединением. Такая конструкция передает изменение температуры непосредственно к механизму указателя и позволяет водителю следить за тепловым режимом двигателя по шкале на панели.

Контроль температуры особенно важен при продолжительной работе трактора под нагрузкой, обработке плотной почвы, движении с прицепом и эксплуатации в жаркую погоду. Положение стрелки помогает вовремя заметить отклонение от привычного режима и проверить уровень охлаждающей жидкости, состояние радиатора, работу вентилятора, натяжение приводного ремня и исправность термостата. Прибор не устраняет причину перегрева, но дает оператору необходимую информацию для своевременной остановки и диагностики.

Конструкция и принцип работы

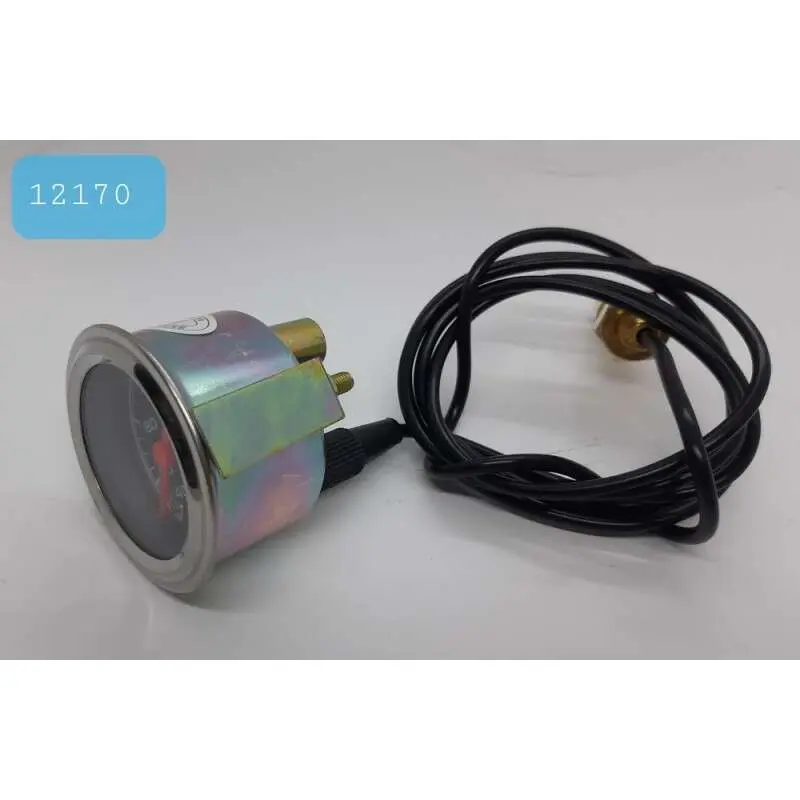

Круглый корпус устанавливается в отверстие приборной панели, а расположенные сзади крепежные шпильки служат для его фиксации. От корпуса отходит неразъемная капиллярная линия, на конце которой находится резьбовой термочувствительный наконечник. Наконечник устанавливают в предусмотренную производителем точку системы охлаждения. Нагрев чувствительной части вызывает изменение давления внутри герметичной линии, а механизм преобразует его в перемещение стрелки.

Основное измерение выполняется механически, поэтому прибору не требуется отдельный электрический датчик с определенной характеристикой сопротивления. Это исключает необходимость подбирать пару из электронного передатчика и указателя. При этом капиллярная линия является частью измерительного механизма: ее нельзя разрезать, укорачивать, резко перегибать или отсоединять от корпуса и наконечника.

Что проверить перед выбором

• Тип прибора: для замены нужен механический стрелочный указатель с капиллярной линией, а не отдельный электронный датчик.
• Посадку в панели: сопоставьте диаметр отверстия, глубину за панелью, форму корпуса и расположение крепежа со старым прибором.
• Присоединение наконечника: проверьте диаметр, шаг и длину резьбы, а также форму посадочного места и способ уплотнения.
• Длину линии: ее должно хватать от панели до точки установки без натяжения, заломов и прокладки вплотную к горячим либо подвижным деталям.
• Шкалу и направление стрелки: оформление должно быть привычным оператору и соответствовать месту установки прибора.

Обозначение DongFeng TD следует рассматривать вместе с конструктивными параметрами. В разных сериях и годах выпуска техники могут применяться приборы с отличающимися корпусами, резьбой наконечника, длиной капилляра или креплением. Надежнее всего сравнить демонтированный указатель и посадочное место по всем перечисленным признакам.

Рекомендации по установке

Работы выполняют на полностью остывшем двигателе. Перед снятием старого наконечника уровень жидкости понижают ниже точки монтажа. Новый прибор сначала аккуратно проводят от панели к двигателю, не протягивая чувствительный наконечник через слишком узкие отверстия и не прикладывая усилие к месту соединения линии с корпусом. Запас длины укладывают плавными кольцами и закрепляют вдали от выпускного коллектора, вентилятора, ремней, тяг и острых кромок.

Резьбовое соединение затягивают без перекоса и чрезмерного усилия, используя подходящий для конкретного посадочного места способ уплотнения. После монтажа восстанавливают уровень охлаждающей жидкости, удаляют воздух из системы согласно инструкции к технике и проверяют соединение на отсутствие подтеканий. Во время первого прогрева контролируют плавность движения стрелки. Капиллярный механизм нельзя проверять открытым пламенем: для контрольной оценки чувствительный наконечник погружают в нагреваемую воду и сравнивают показания с исправным термометром.

Замена требуется, если стрелка не реагирует на прогрев, движется рывками, показывает явно несвойственное двигателю значение либо повреждены корпус, наконечник или капиллярная линия. DongFeng TD подходит для восстановления штатного контроля температуры при условии полного совпадения посадки, присоединительной резьбы и длины линии.
