Передняя вилка SM для электросамоката

Передняя вилка SM для электросамоката

Жесткая передняя вилка предназначена для ремонта электросамоката серии SM. Она соединяет переднее колесо с рулевой частью, удерживает его в заданном положении и передает поворот руля. Деталь подходит для замены вилки, получившей деформацию после удара, повреждение посадочных участков или заметное нарушение геометрии.

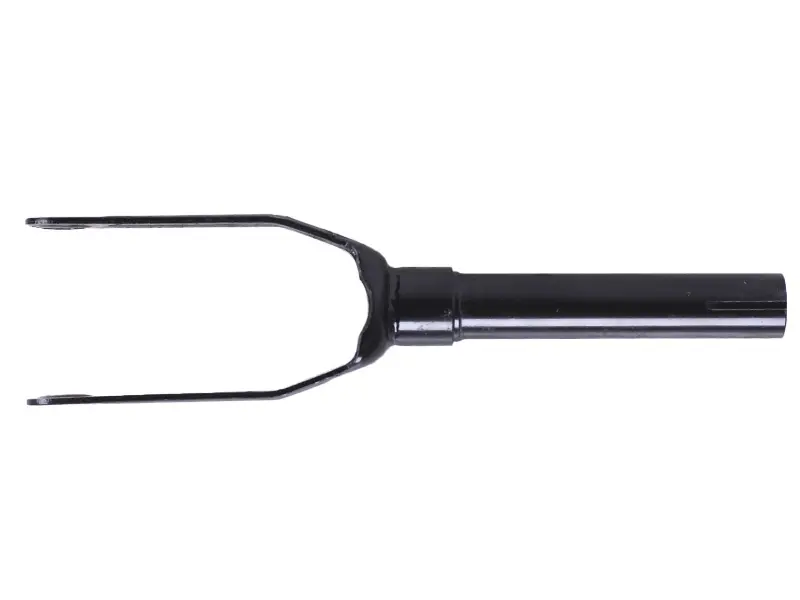

Конструкция состоит из трубчатого рулевого штока и двух симметричных перьев под ось переднего колеса. Вилка изготовлена из металла и имеет черное покрытие. В конструкции нет амортизатора и подвижных сочленений: это жесткий вариант, рассчитанный на непосредственную установку колеса. Длина детали составляет 325 мм, масса — 661 г. Для посадочной части указаны внешние диаметры 25,5/34 мм. Эти параметры необходимо учитывать вместе с формой креплений и расположением колеса относительно рулевой стойки.

Назначение и причины замены

Исправная вилка сохраняет положение переднего колеса относительно рулевой колонки и деки. После сильного удара, падения или продолжительной эксплуатации ее перья либо шток могут отклониться от исходной геометрии. Типичные поводы для проверки — колесо стоит с перекосом при прямом руле, самокат уводит в сторону, возле посадочных мест появился люфт, поворот сопровождается посторонним звуком или покрышка располагается несимметрично между перьями.

При таких симптомах недостаточно ориентироваться только на внешний вид колеса. Следует проверить саму вилку, рулевую колонку, подшипники, ось и крепеж. Если деталь деформирована, ее замена помогает вернуть правильное взаимное положение колеса и рулевой части. Эксплуатация погнутой вилки нежелательна: перекос изменяет посадку колеса и создает дополнительную нагрузку на сопряженные детали.

Что сравнить перед выбором

• Модель исполнения: деталь заявлена для электросамоката SM; обозначение и конструкцию старой вилки нужно сопоставить с этой версией.
• Общая длина: 325 мм. От нее зависит положение вилки в рулевой части и общая геометрия передней части самоката.
• Посадочные диаметры: 25,5/34 мм. Оба значения следует проверить по соответствующим участкам демонтированной детали.
• Крепление колеса: сравните форму и расположение пазов под ось, расстояние между перьями, ориентацию колеса и свободное место для покрышки.
• Рулевое соединение: должны совпадать длина штока, ступени диаметра, места установки подшипников и способ фиксации в рулевой колонке.
• Смежные детали: заранее проверьте взаимное расположение крыла, проводки мотор-колеса и других компонентов, если они установлены на ремонтируемом самокате.

Установка и проверка после ремонта

Перед монтажом очищают посадочные поверхности и осматривают рулевую колонку, подшипники, ось колеса и крепеж. Деталь устанавливают без ударной подгонки и перекоса. Провода мотор-колеса, если они проходят возле вилки, укладывают без натяжения, пережатия и контакта с подвижными частями. Крепеж затягивают в последовательности и с усилием, предусмотренными изготовителем конкретного самоката.

После сборки руль должен поворачиваться свободно, без заедания и ощутимого люфта. При прямом положении руля колесо должно располагаться ровно между перьями и вращаться без касания соседних деталей. До обычной поездки выполняют контроль на малой скорости, повторно проверяют фиксацию оси и рулевой части. Если размеры или схема соединения отличаются от снятой вилки, устанавливать деталь не следует: даже небольшое несовпадение посадок может нарушить центровку переднего колеса.
