Крышка корпуса мотопомпы 4

Крышка корпуса мотопомпы 4

Корпусная крышка предназначена для ремонта насосной части мотопомпы. Она закрывает внутреннюю полость корпуса и соединяется с ответной частью через предусмотренные точки крепления. От состояния этой детали зависят плотность стыка и правильное взаимное положение собранных компонентов. Замена требуется при появлении трещин, деформации, повреждении отверстий или износе посадочной поверхности, из-за которого соединение перестает прилегать равномерно.

Назначение и конструкция

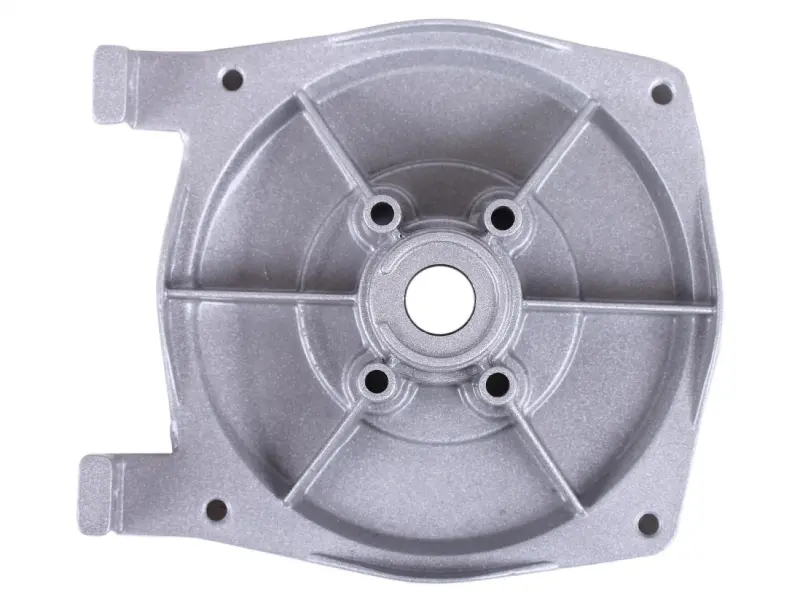

Крышка имеет круглую внутреннюю область, центральное проходное отверстие и радиальные ребра, связывающие центральную часть с наружным контуром. Вокруг центра расположены четыре крепежных отверстия. Еще четыре отверстия находятся по периметру, а на одной стороне предусмотрены два выступающих участка. Такая конфигурация делает геометрию основным критерием подбора: общий контур, центральная зона и все точки крепления должны совпадать с корпусом конкретной мотопомпы.

Исправная деталь помогает закрыть насосную полость без перекоса и сохранить равномерное прилегание по посадочной плоскости. Трещины возле креплений, сорванные посадочные места или искривление корпуса могут стать причиной зазоров, подтекания, подсоса воздуха и снижения производительности помпы. Крышку также меняют после механического повреждения, если прежняя деталь больше не устанавливается свободно или требует принудительного совмещения отверстий.

Как проверить совместимость

• Наружный контур: сравните общие очертания, положение двух боковых выступов и форму углов со снятой крышкой.
• Центральную зону: должны совпасть положение и диаметр проходного отверстия, а также форма окружающей площадки.
• Крепежную схему: сопоставьте четыре отверстия возле центра и четыре отверстия по наружному периметру.
• Расположение ребер: проверьте их направление, длину и точки соединения с центральной и наружной частями.
• Посадочную поверхность: сравните все вырезы, выступы и участки прилегания к ответной части корпуса.

Обозначения «4» в названии недостаточно для выбора без сравнения геометрии. У похожих крышек могут отличаться расстояния между отверстиями, размер центрального прохода, глубина внутренней области и форма наружного контура. Перед заказом снимите прежнюю деталь, положите ее в том же положении и выполните контрольные замеры. Ориентироваться только на внешний диаметр патрубков мотопомпы не следует: этот параметр не подтверждает совпадение корпусных деталей.

Подготовка к установке

Перед монтажом очистите ответную поверхность от загрязнений и остатков прежнего уплотнения. Проверьте корпус мотопомпы: заусенцы, фрагменты поврежденной детали и деформированные участки не должны мешать прилеганию. Осмотрите применяемое в конкретной конструкции уплотнение и замените его при разрыве, сильном сжатии или потере формы. Крышка должна устанавливаться свободно, без ударов и принудительного смещения относительно отверстий.

Крепеж затягивают постепенно и равномерно, контролируя положение детали по всему периметру. Сильная затяжка одного участка до фиксации остальных может вызвать перекос и создать лишнюю нагрузку возле отверстий. Конкретную последовательность сборки и допустимое усилие выбирают по руководству к мотопомпе. До окончательной сборки необходимо убедиться, что крышка не касается подвижных внутренних деталей и не ограничивает их положение.

После установки проверьте равномерность стыка и отсутствие заметных зазоров. Первый запуск выполняют в штатном порядке, предусмотренном производителем мотопомпы, с контролем соединения. Если появляются подтекание, подсос воздуха или посторонний шум, агрегат следует остановить и повторно проверить посадочную поверхность, уплотнение и точность подбора. Правильно выбранная крышка позволяет восстановить корпус насосной части без приобретения всего узла в сборе.
