Вторичный вал коробки передач 4T CG150 ST

Вторичный вал коробки передач 4T CG150 ST

Деталь предназначена для ремонта механической коробки передач четырехтактного мотоциклетного двигателя CG150 объемом 150 см³. Вторичный вал работает внутри трансмиссии вместе с шестернями и передает полученное от первичного вала вращение к выходу коробки передач. В мотоцикле с цепным приводом этот выход связан с ведущей звездочкой, от которой тяговое усилие через цепь поступает на заднее колесо.

Назначение и конструкция

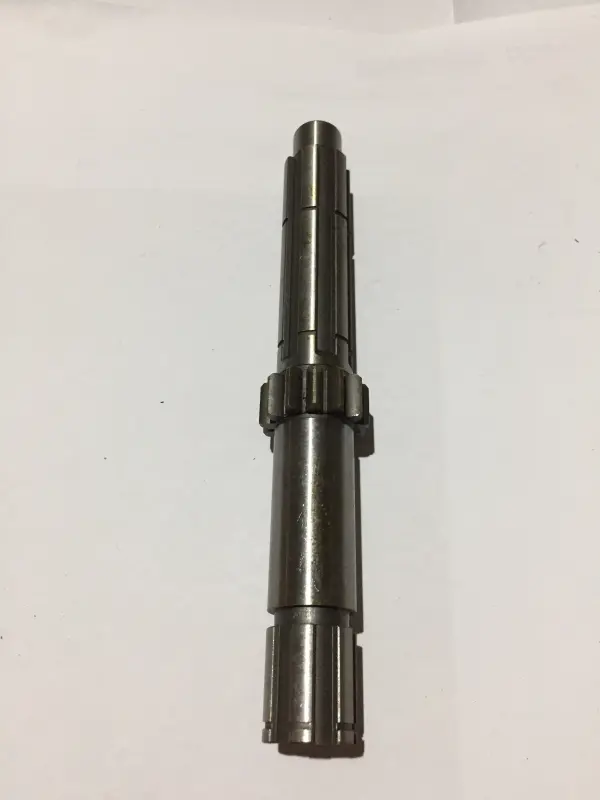

Вал имеет ступенчатую цилиндрическую форму, продольные шлицевые участки на обоих концах и зубчатый венец в средней части. Шлицы служат посадочными поверхностями для сопрягаемых деталей, а цилиндрические участки взаимодействуют с предусмотренными конструкцией коробки компонентами. Такая геометрия требует точного совпадения с исходной деталью: различия в длине, диаметрах, количестве и профиле шлицев либо расположении зубчатого венца могут помешать правильной сборке.

Замена вторичного вала требуется при износе шлицев, повреждении зубьев, деформации, выраженной выработке посадочных поверхностей или появлении недопустимого люфта. Такие дефекты способны сопровождаться шумом в коробке, перекосом сопрягаемых деталей, нестабильной передачей усилия и ускоренным износом шестерен или опор. До разборки двигателя похожие проявления не позволяют однозначно определить неисправность, поэтому окончательное решение принимают после дефектовки трансмиссии.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию CG150; одного совпадения рабочего объема мотоцикла недостаточно.
• Назначение в коробке: это именно вторичный, то есть выходной, вал. Его нельзя заменять первичным валом или валом механизма переключения.
• Геометрия: сравните общую длину, диаметры ступеней, положение упоров и проточек, форму обоих концов и размещение зубчатого венца со снятой деталью.
• Шлицевые соединения: должны совпасть количество, профиль, длина и диаметр шлицев на каждой стороне.
• Исполнение двигателя: обозначение CG150 применяется на разных мотоциклах и модификациях, поэтому подбор выполняют по конструкции установленного двигателя и исходному валу.

Для этой позиции заявлена применяемость к китайским мотоциклам с четырехтактными двигателями класса CG150. В перечнях совместимости встречаются Honda CG150, Geon Country CG150 и Pantera 150, Lifan LF150, отдельные модели Kinlon, Loncin, Musstang, Spark, Viper, Zongshen и ZUBR. Название модели не отменяет сверку исполнения двигателя: внутри одной серии возможны отличия коробки передач, длины посадочных участков и сопрягаемых компонентов.

Рекомендации по установке

Монтаж выполняют при разобранном двигателе и открытой коробке передач. Перед сборкой проверяют состояние шестерен, подшипников, втулок, стопорных деталей и уплотнений, которые контактируют с валом или определяют его положение. Поврежденные сопрягаемые поверхности нельзя оставлять без внимания: они могут вызвать люфт или быстро испортить установленную деталь. Вал и шестерни собирают в предусмотренной последовательности, контролируя свободное вращение, осевое положение и корректное включение передач до окончательного закрытия картера.

Эта запчасть подходит для восстановления трансмиссии CG150, когда дефектовка подтвердила повреждение вторичного вала, а геометрия новой детали совпадает с демонтированной. Тщательная сверка до монтажа помогает избежать повторной разборки двигателя и обеспечивает правильное взаимодействие деталей коробки.
