Шестерня распределительного вала Z-56 для двигателя 190N ST-3

Шестерня распределительного вала Z-56 для двигателя 190N ST-3

Деталь предназначена для ремонта механизма газораспределения дизельного двигателя 190N, применяемого на мотоблоках и другой малой сельскохозяйственной технике. Зубчатый венец на 56 зубьев участвует в передаче вращения на распределительный вал, благодаря чему движение клапанного механизма согласуется с положением поршня. Такая шестерня требуется при восстановлении штатной работы привода после износа зубьев, посадочного отверстия или шпоночного соединения.

Назначение и конструкция

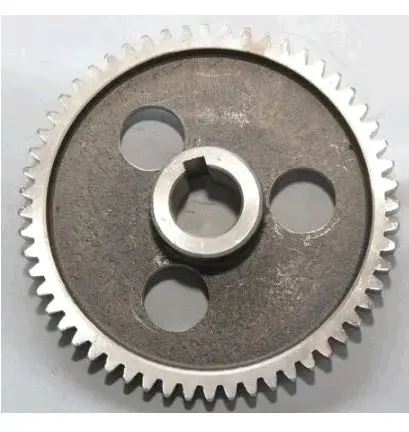

Шестерня имеет прямые наружные зубья, центральную ступицу с пазом под шпонку и три сквозных разгрузочных отверстия в диске. Шпоночное соединение фиксирует положение детали на валу и препятствует ее проворачиванию относительно посадочного места. Ступица выступает над плоскостью диска, поэтому при подборе необходимо учитывать не только число зубьев, но также направление установки, ширину венца и взаимное расположение всех посадочных поверхностей.

Исправная пара шестерен обеспечивает равномерную передачу вращения без пропусков и заклинивания. Поврежденные, сколотые или заметно истонченные зубья нарушают зацепление, вызывают посторонний механический шум и ускоряют износ сопряженной детали. Причиной замены также могут стать выработка центрального отверстия, повреждение паза под шпонку, трещины либо деформация диска. Устанавливать новую шестерню рядом с сильно изношенной парной деталью нецелесообразно: неправильный контакт зубьев способен быстро повредить новый венец.

Как проверить совместимость

Обозначение двигателя 190N и количество зубьев Z-56 являются основными ориентирами, но их недостаточно для окончательного выбора. У двигателей близких серий встречаются внешне похожие шестерни с другим посадочным диаметром, шириной, профилем зуба или смещением ступицы. До разборки полезно уточнить полную модификацию двигателя, а после снятия старой детали — сопоставить ее геометрию с новой.

• Количество зубьев: должно составлять 56 без учета визуального сходства диаметра.
• Тип венца: необходимо проверить прямое исполнение зубьев и их шаг.
• Посадка на вал: сравниваются диаметр отверстия, форма и ширина шпоночного паза.
• Габариты: сверяются наружный диаметр, толщина венца, длина ступицы и ее вылет относительно диска.
• Парная шестерня: профиль зубьев и характер контакта должны соответствовать установленному приводу.

Установка и проверка после ремонта

Перед монтажом посадочное место и паз очищают от загрязнений и продуктов износа, затем проверяют вал, шпонку и сопряженную шестерню. Деталь должна садиться без перекоса; ударная установка способна повредить ступицу, край паза или сам вал. Положение привода выставляют по предусмотренным производителем двигателя установочным меткам. Произвольное смещение фаз приводит к неправильной работе клапанного механизма, поэтому порядок сборки и затяжки крепежа следует брать из руководства для конкретной модификации 190N.

После сборки механизм сначала проворачивают вручную на несколько полных оборотов. Вращение должно оставаться свободным, без упора, заедания и неравномерного контакта зубьев. Затем контролируют фиксацию детали и отсутствие постороннего шума при запуске. Тщательная проверка размеров старой шестерни и состояния всего зацепления помогает выполнить ремонт один раз и не разбирать двигатель повторно из-за несовместимой посадки.
