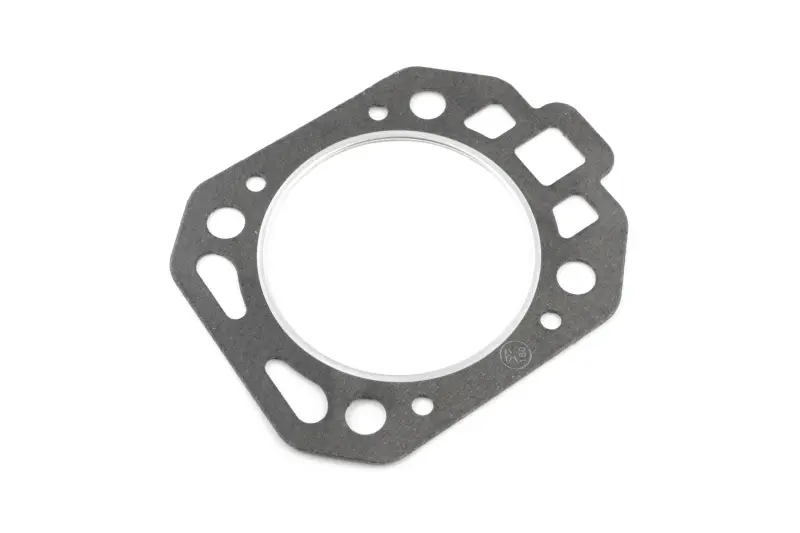

Прокладка головки цилиндра 195N (12 л.с.) ST

Прокладка головки цилиндра 195N (12 л.с.) ST

Прокладка предназначена для ремонта одноцилиндрового дизельного двигателя 195N мощностью 12 л.с. с водяным охлаждением, применяемого на мотоблоках и другой малой сельскохозяйственной технике. Деталь устанавливается в стыке головки и блока цилиндра, заполняет микронеровности между сопрягаемыми плоскостями и помогает сохранить герметичность зоны сгорания. Она нужна при обслуживании двигателя после разборки верхней части цилиндра, а также при устранении прорыва газов или подтекания в области соединения.

Назначение и устройство

Центральное отверстие прокладки располагается вокруг цилиндра, а периферийные отверстия должны совпасть с крепежными точками и предусмотренными в двигателе каналами. Кромка большого отверстия имеет металлическое усиление: оно защищает наиболее нагруженную границу прокладки, находящуюся рядом с камерой сгорания. Правильное положение детали позволяет головке равномерно прижиматься к блоку и отделяет газовый стык от соседних каналов.

Нарушение герметичности этого соединения способно сопровождаться снижением компрессии, затрудненным запуском, нестабильной работой дизеля, следами прорыва газов или подтеканием возле головки. Подобные признаки требуют проверки не только прокладки, но и состояния крепежа, плоскостей головки и блока. Если старая деталь продавлена, прогорела, порвана либо повреждена при разборке, возвращать ее в соединение нельзя.

Как проверить совместимость

Основной критерий выбора — установленный двигатель, а не только название мотоблока. Эта прокладка рассчитана на двигатель 195N с заявленной мощностью 12 л.с. Перед заказом следует проверить обозначение двигателя и сопоставить новую деталь со снятой по всему контуру. У разных исполнений деталей для семейства 195N может отличаться расположение отдельных отверстий и форма наружной кромки, поэтому одной близкой мощности недостаточно.

• Модель двигателя: должна соответствовать обозначению 195N.
• Тип двигателя: одноцилиндровый дизель с водяным охлаждением.
• Контур: сравниваются наружная форма, выступы и ориентация детали.
• Центральное отверстие: его положение должно совпадать с цилиндром без смещения кромки внутрь.
• Периферийные отверстия: необходимо сопоставить все крепежные точки и проходы, не ограничиваясь двумя-тремя наиболее заметными.
• Исполнение: обозначение ST и конфигурацию прокладки учитывают вместе с моделью мотора.

Подготовка к установке

Монтаж выполняют на чистые сопрягаемые поверхности. Остатки прежней прокладки и загрязнения удаляют так, чтобы не повредить плоскости головки и блока. Перед сборкой проверяют отсутствие задиров, коррозионных раковин, прогара и деформации: новая прокладка не компенсирует заметное искривление или серьезное повреждение металла. Все отверстия совмещают до затяжки крепежа; перекос, переворот или частичное перекрытие канала недопустимы.

Головку затягивают в последовательности и с усилием, предусмотренными руководством конкретного двигателя 195N. Равномерная затяжка особенно важна для сохранения одинакового прижима по периметру цилиндра. Использовать случайные значения усилия или ориентироваться только на субъективное ощущение не следует. После сборки проверяют стык на отсутствие прорыва газов и подтеканий, а работу двигателя — на устойчивость.

Прокладка 195N ST подходит для планового восстановления герметичности и ремонта верхней части цилиндра двигателя мощностью 12 л.с. Точная сверка модели мотора, контура и расположения каждого отверстия помогает выбрать нужное исполнение и собрать соединение без перекрытия предусмотренных каналов.
