Реле-регулятор зарядки 4T GY6 125/150, 7 проводов (4+3)

Реле-регулятор зарядки для 4T GY6 125/150

Реле-регулятор предназначено для системы зарядки скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает переменное напряжение от трехфазного генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортовых потребителей. Исправный регулятор помогает поддерживать стабильную работу освещения и другого электрооборудования при изменении оборотов двигателя.

Модель имеет семь проводов, распределенных между двумя штекерными разъемами по схеме 4+3. Такая конфигурация является важным отличием: для GY6 125/150 существуют регуляторы с другим количеством проводов, и они не являются прямой заменой только по названию двигателя. Перед заказом нужно сопоставить оба разъема, число контактов в каждом корпусе, расположение проводов и форму направляющих на колодках. Ответные части штатной проводки должны соединяться без переделки контактов и без усилия.

Конструкция и назначение

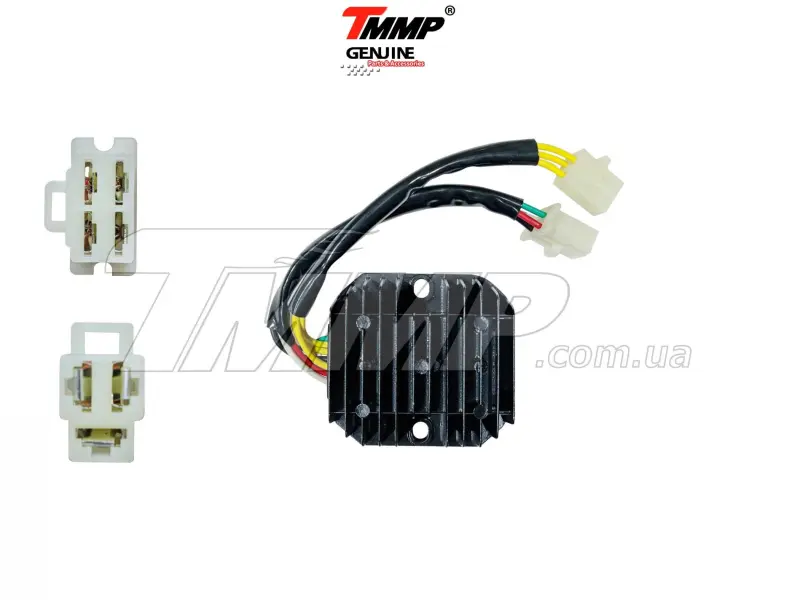

Электронная часть размещена в компактном ребристом корпусе. Ребра увеличивают площадь отвода тепла, которое возникает во время преобразования и ограничения напряжения. На корпусе предусмотрены два крепежных отверстия, а соединение со штатной проводкой выполнено через выносные провода и две пластиковые колодки. Такая компоновка позволяет закрепить регулятор на раме и подключить его к существующим разъемам скутера.

• Тип детали: выпрямитель-регулятор напряжения системы зарядки.
• Применение: четырехтактные скутеры на базе GY6 125/150.
• Исполнение: трехфазная версия на семь проводов.
• Подключение: два разъема с распределением контактов 4+3.
• Бортовая система: 12 В.
• Корпус: ребристая поверхность и два крепежных отверстия.

Когда требуется замена

Проверка реле-регулятора актуальна, если аккумулятор перестал нормально заряжаться, напряжение заметно меняется вместе с оборотами, лампы светят нестабильно либо разъемы и корпус сильно нагреваются. Аналогичные симптомы могут возникать из-за неисправности генератора, аккумулятора, массы или проводки, поэтому до установки новой детали желательно проверить всю систему зарядки. Следы окисления, ослабленные контакты и подплавленные колодки необходимо устранить: плохое соединение создает дополнительное сопротивление и способно вызвать повторный перегрев.

Как правильно подобрать и установить

Совместимость определяют не только обозначения GY6 и 125/150. Сначала сравните старый регулятор с новой деталью по семи проводам и схеме разъемов 4+3. Затем проверьте конфигурацию контактов, форму колодок, расположение фиксаторов, длину выводов и расстояние между точками крепления. Также необходимо убедиться, что на скутере применяется трехфазный генератор и 12-вольтовая бортовая система. Цвета проводов могут различаться между версиями проводки, поэтому подключение следует выполнять по схеме конкретного скутера, а не только по цветовой маркировке.

Перед монтажом отключают аккумулятор и осматривают ответные разъемы. Регулятор закрепляют в штатном месте с нормальным контактом корпуса с крепежной поверхностью и без натяжения проводов. Колодки должны входить полностью и надежно фиксироваться. После установки проверяют зарядное напряжение на аккумуляторе при выключенных и включенных потребителях, а также контролируют нагрев соединений. Такой порядок помогает убедиться, что реле-регулятор работает совместно с генератором и проводкой, а причина неисправности устранена полностью.
