Реле поворотов Yamaha JOG со звуковой индикацией

Реле поворотов Yamaha JOG со звуковой индикацией

Реле управляет прерывистой работой указателей поворота на скутерах семейства Yamaha JOG и сопровождает их включение звуковым напоминанием. Деталь подходит для ремонта системы, в которой поворотники перестали мигать, работают нестабильно либо включаются без предусмотренного звукового сопровождения. Такой формат индикации помогает водителю не забыть вернуть переключатель в нейтральное положение после завершения манёвра.

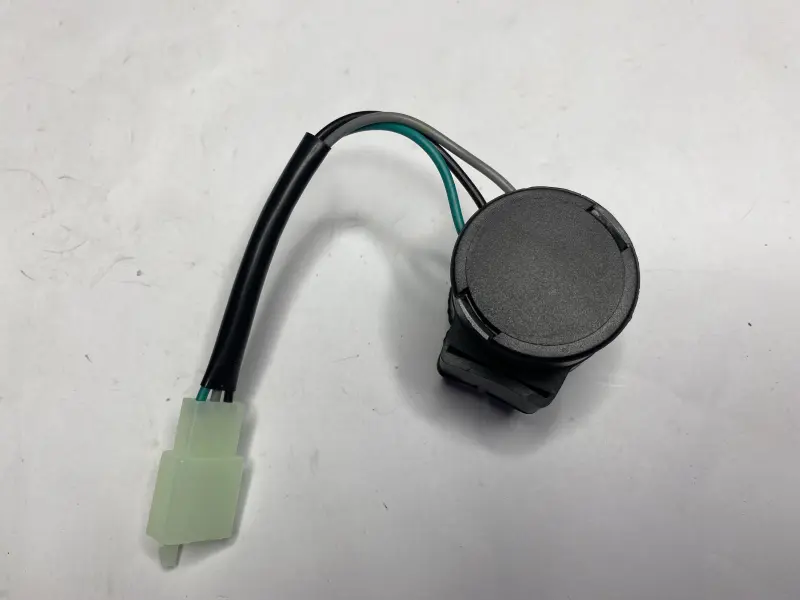

Модуль выполнен в чёрном круглом корпусе и соединён с проводкой коротким трёхпроводным жгутом. На конце установлен пластиковый разъём, а на корпусе предусмотрено крепёжное основание. При подборе имеют значение не только название Yamaha JOG, но и исполнение разъёма, количество проводов, их расположение в колодке, форма крепления и характеристики ранее установленного реле. У разных поколений и модификаций скутера схема подключения может отличаться, поэтому деталь следует сопоставлять со снятым модулем и ответной колодкой проводки.

Что проверить перед выбором

• Назначение детали. Требуется именно реле указателей поворота со звуковой индикацией, а не реле стартера, регулятор или отдельный звуковой сигнал.
• Подключение. У этой модели три провода и отдельная пластиковая колодка. Число контактов само по себе недостаточно: должны совпадать форма разъёма, расположение клемм и назначение проводов.
• Крепление. Круглый корпус имеет основание для фиксации. Сравните его форму и место установки со старой деталью, чтобы модуль можно было закрепить без натяжения жгута.
• Исполнение скутера. Перед покупкой уточните модификацию Yamaha JOG и сопоставьте подключение с заводской проводкой конкретной машины.
• Тип установленной светотехники. Если штатные лампы ранее заменялись другими источниками света, убедитесь, что выбранное реле рассчитано на фактическую конфигурацию указателей.

Когда требуется замена

Проверка реле оправдана, если исправные указатели светятся постоянно, не включаются или мигают с нарушенным ритмом. Однако похожие симптомы могут возникать из-за перегоревшей лампы, плохого контакта в разъёме, повреждения проводки, неисправного переключателя либо загрязнённых соединений. Перед установкой новой детали осмотрите колодку и клеммы: в них не должно быть влаги, окисления, ослабленных контактов и следов перегрева. Такой осмотр помогает не принять неисправность проводки за поломку самого реле.

Установка и проверка

Работы выполняют при выключенном зажигании. Старое реле отсоединяют за корпус разъёма, не вытягивая его за провода, после чего проверяют состояние ответной колодки. Новую деталь подключают без переделки клемм только при полном совпадении распиновки и назначения проводов. Корпус фиксируют в штатной зоне так, чтобы жгут не касался горячих деталей, острых кромок и подвижных частей скутера. Если разъёмы или схема отличаются, подключение должен проверить специалист по мотоэлектрике.

После монтажа необходимо поочерёдно включить левую и правую стороны, проверить передние и задние указатели, равномерность мигания и работу звуковой индикации. Затем стоит слегка пошевелить жгут возле колодки: режим работы не должен изменяться. Реле предназначено для восстановления штатного управления поворотниками Yamaha JOG при условии точного совпадения подключения, крепления и конфигурации светотехники.
