Реле поворотов Suzuki AD50 со звуковым сигналом EVO-2

Реле поворотов Suzuki AD50 со звуковым сигналом EVO-2

Реле предназначено для системы указателей поворота скутера Suzuki AD50. Оно формирует прерывистый режим работы ламп и одновременно сопровождает включенные поворотники звуком. Такая функция помогает водителю контролировать указатель после выполнения маневра: характерный сигнал напоминает, что переключатель еще не возвращен в нейтральное положение.

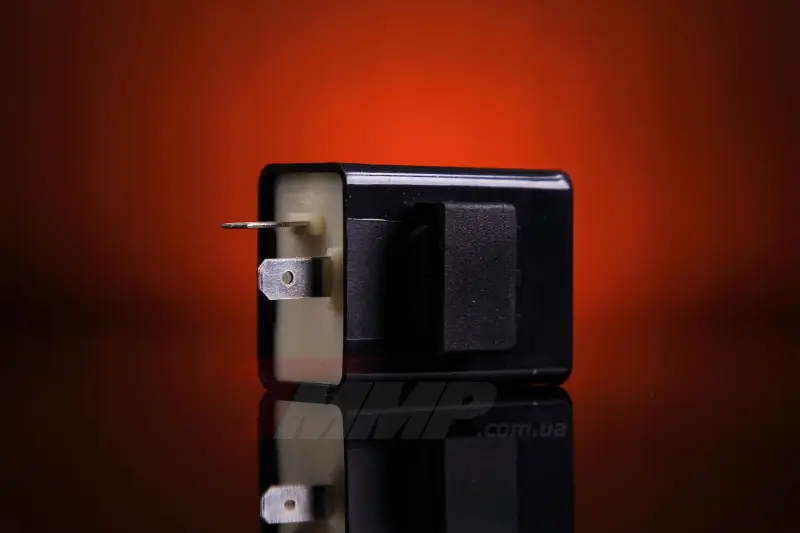

Деталь выполнена в прямоугольном закрытом корпусе с двумя плоскими контактами. Конфигурация рассчитана на подключение вместо реле соответствующего типа, поэтому перед заказом необходимо сопоставить количество контактов, их расположение, форму корпуса и посадочное место со снятой деталью. Совпадение только по названию скутера недостаточно, если проводка или разъем ранее переделывались либо на технике установлена другая модификация системы поворотников.

Назначение и особенности

• управляет периодическим включением указателей поворота;
• объединяет функцию прерывателя и звукового сопровождения поворотников;
• предназначено для применения на Suzuki AD50;
• имеет два плоских контакта для подключения;
• закрытый прямоугольный корпус подходит для размещения в штатной зоне установки реле при совпадении крепления и свободного пространства.

Замену этой детали рассматривают, когда лампы указателей исправны, контакты патронов и проводка проверены, но поворотники горят постоянно, не включаются либо работают с нестабильным интервалом. Отсутствие звукового сопровождения при сохранении мигания также может указывать на неисправность встроенного зуммера. Однако перед установкой нового реле следует исключить перегоревшие лампы, окисление соединений, плохой контакт массы, повреждение проводов и неисправность рулевого переключателя: похожие симптомы возникают не только из-за прерывателя.

Как проверить совместимость

Основной ориентир — модель Suzuki AD50 и исполнение реле со встроенным звуковым сигналом. Дополнительно сравните старую деталь по числу выводов и геометрии подключения. Два контакта должны подходить к ответной части проводки без изменения клемм. Проверьте также направление выводов, габариты корпуса и способ фиксации: это позволит установить реле без натяжения проводов и случайного контакта корпуса с соседними деталями.

Если на скутере ранее применялось бесшумное реле, универсальный прерыватель с иным числом выводов или нештатные светодиодные указатели, прямую взаимозаменяемость следует определять по фактической схеме подключения и параметрам установленного оборудования. Эта позиция не должна подбираться только по внешнему сходству. Напряжение, допустимая нагрузка и требуемая мощность ламп в доступных данных не указаны, поэтому эти параметры нужно сверить с документацией конкретной версии скутера или с исправной снятой деталью.

Установка и контроль работы

Монтаж выполняют при отключенном питании. Контакты разъема должны быть чистыми, плотно удерживать выводы и не иметь следов перегрева. Реле устанавливают так, чтобы провода не перегибались у клемм, а корпус не был зажат облицовкой. После подключения поочередно включают левый и правый поворотники, проверяя равномерное мигание всех соответствующих ламп, работу индикатора на панели и звуковое сопровождение.

Реле EVO-2 подходит для ремонта штатной системы поворотников Suzuki AD50 при совпадении двухконтактного подключения и исполнения со звуковым контролем. Тщательная проверка разъема и состояния ламп перед монтажом помогает отличить неисправность прерывателя от проблем в проводке и сразу получить корректную работу указателей после замены.
