Комплект болтов крепления звезды Minsk Sonik EVO

Комплект крепления звезды Minsk Sonik EVO

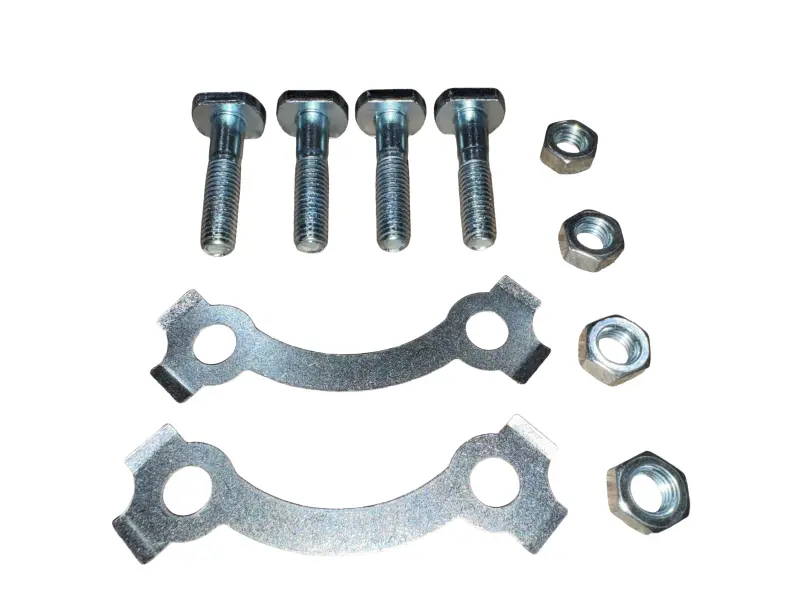

Комплект предназначен для установки и фиксации звезды на мотоциклах Minsk Sonik. В него входят четыре болта, четыре шестигранные гайки и две фигурные стопорные пластины. Такой набор используют при ремонте привода, замене звезды либо обновлении крепежа, если резьба, грани или фиксирующие пластины прежних деталей повреждены. Все составляющие относятся к одному месту установки, поэтому не требуется отдельно подбирать количество болтов, гаек и стопорных деталей.

Назначение и конструкция

Болты проходят через совмещенные отверстия звезды и сопрягаемой детали, а гайки обеспечивают затяжку соединения. Две изогнутые пластины устанавливаются попарно под крепеж. После затяжки их крайние лепестки используют для механической фиксации гаек. Такая конструкция помогает удерживать крепление от самопроизвольного ослабления при вибрациях и переменных нагрузках, характерных для мотоциклетного привода.

В карточках этой позиции заявлена совместимость с Minsk Sonic, а также с Viper ZS150J и ZS125A. Указан контекст применения на четырехтактных китайских мотоциклах с объемом двигателя 125 или 150 см³. Написание Sonik и Sonic встречается как вариант обозначения модели, однако одного названия мотоцикла недостаточно для безошибочного выбора: перед установкой необходимо сопоставить крепление со снятыми деталями.

Что проверить при подборе

• Количество точек крепления. Набор рассчитан на соединение с четырьмя болтами; расположение отверстий на звезде и посадочной детали должно соответствовать такой схеме.
• Форму стопорных пластин. В комплекте две дугообразные пластины с двумя отверстиями и отгибаемыми лепестками по краям. Их контур и межосевое расположение отверстий сравнивают со штатными деталями.
• Резьбовое соединение. Диаметр, шаг резьбы и длину болтов следует сверить с ранее установленным крепежом. Эти параметры нельзя выбирать только по внешнему сходству мотоцикла.
• Посадку звезды. Отверстия должны совмещаться свободно, без принудительного смещения болтов и перекоса пластин.
• Модификацию техники. Для Minsk Sonik, Minsk Sonic и перечисленных моделей Viper встречаются разные исполнения деталей, поэтому учитывают год, двигатель и конструкцию конкретного привода.

Установка и обслуживание

Перед сборкой очищают контактные поверхности и отверстия, проверяют состояние резьбы и убеждаются, что звезда прилегает к посадочному месту без зазора и перекоса. Болты устанавливают во все четыре отверстия, наживляют гайки вручную и затягивают постепенно, переходя между противоположными точками. Это позволяет равномерно прижать звезду и не сместить ее относительно посадки. Усилие затяжки выбирают по сервисным данным конкретной модели мотоцикла.

После окончательной затяжки лепестки стопорных пластин отгибают к граням гаек. Пластина должна лежать ровно, а ее край — надежно упираться в грань, не попадая на резьбу. По завершении работ проверяют отсутствие люфта, свободное движение привода и правильное положение цепи. После первых поездок полезно осмотреть место крепления: гайки не должны смещаться, пластины — деформироваться, а звезда — получать заметный боковой ход.

Комплект подходит для планового ремонта или восстановления крепления после разборки привода. Если старые болты имеют вытянутую либо поврежденную резьбу, сорванные грани или следы деформации, их не следует возвращать в ответственное соединение. Точный подбор по снятому комплекту и аккуратная равномерная затяжка помогают восстановить правильную посадку звезды и избежать лишнего люфта в приводе.
