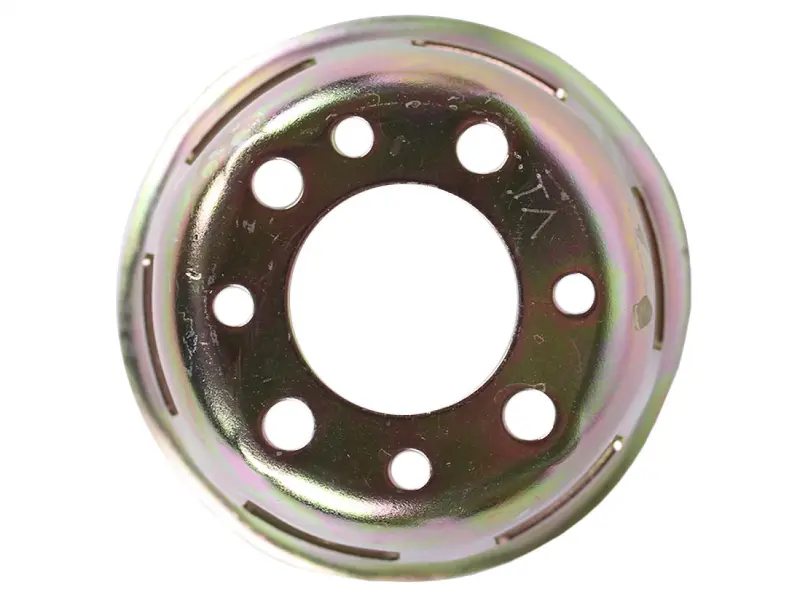

Стакан ручного стартера для дизельного двигателя 188D

Стакан ручного стартера для двигателя 188D

Деталь предназначена для ручной системы запуска одноцилиндрового дизельного двигателя 188D, применяемого на мотоблоках, культиваторах и генераторных установках. Стакан устанавливается со стороны пускового механизма и взаимодействует с зацепами стартера. Когда оператор вытягивает шнур, зацепы входят в контакт со стаканом, передают вращательное усилие двигателю и помогают провернуть коленчатый вал для запуска. После отпускания рукоятки механизм стартера возвращается в исходное положение, а стакан остается установленным на двигателе.

Такая деталь требуется при повреждении посадочной части, деформации корпуса или износе участков, за которые цепляются пусковые зацепы. Неисправность может проявляться холостым вытягиванием шнура, периодическим срывом контакта, ударами во время рывка либо отсутствием передачи вращения на двигатель. Перед заменой стоит проверить и сам ручной стартер: состояние его зацепов, пружин, катушки и возвратного механизма. Это помогает исключить ситуацию, когда новый стакан устанавливается вместе с изношенными сопряженными деталями.

Параметры и конструкция

• Модель двигателя: дизельный 188D.
• Основные диаметры: 180/80 мм.
• Диаметр центрального отверстия: 39 мм.
• Высота: 82 мм.
• Масса: 263 г.
• Конфигурация: круглый чашеобразный корпус с центральным отверстием, восемью малыми круглыми отверстиями и продольными прорезями по наружной части.

Обозначение 188D служит основным ориентиром, но одной модели двигателя недостаточно для безошибочного подбора: у техники разных выпусков и исполнений могут различаться пусковые механизмы и сопряженные детали. До установки сравните новый стакан со снятым по общей высоте, основным диаметрам, диаметру центрального отверстия, глубине чаши и форме наружного профиля. Отдельно сопоставьте количество и расположение круглых отверстий, конфигурацию продольных прорезей и участки контакта с зацепами стартера. Все точки крепления должны совпадать без доработки и принудительного смещения детали.

Что учитывать при замене

Осмотрите старый стакан по всей окружности. Закругленные или смятые кромки в местах контакта ухудшают зацепление, а трещины, перекос и заметная деформация нарушают нормальную передачу усилия. Одновременно проверьте, свободно ли перемещаются зацепы ручного стартера и полностью ли они возвращаются после отпускания шнура. Если сопряженные поверхности сильно изношены, замена только одной детали может не устранить проскальзывание или удары.

Монтаж выполняют на остановленном двигателе после снятия корпуса ручного стартера. Посадочные поверхности очищают от загрязнений и фрагментов поврежденной детали, затем стакан устанавливают в том же положении, что и прежний. Крепеж затягивают равномерно, не допуская перекоса чаши. Перед окончательной сборкой следует вручную проверить свободное вращение, выход зацепов и их уверенный контакт с прорезями стакана. Механизм не должен подклинивать, задевать корпус или оставаться в зацеплении после возврата шнура.

Для ремонта пускового механизма

Стакан 188D подходит для восстановления ручного запуска, когда шнур и катушка работают, но усилие передается на двигатель нестабильно. Точный подбор по геометрии особенно важен: правильное положение относительно стартера обеспечивает одновременный контакт зацепов и снижает вероятность повторных срывов при рывке. Перед покупкой сопоставьте размеры и конструкцию со снятой деталью, а после монтажа сначала выполните несколько плавных пробных вытягиваний шнура без резких движений. Равномерное зацепление без посторонних ударов подтверждает правильную посадку стакана и согласованную работу деталей ручного запуска.
