Стакан ручного стартера для дизельного двигателя 173D

Стакан ручного стартера для двигателя 173D

Стакан предназначен для ручной системы запуска дизельного двигателя 173D, применяемого на мотоблоках и культиваторах. Деталь взаимодействует с зацепами шнурового стартера и передает создаваемое при вытягивании рукоятки вращение на двигатель. После запуска зацепы выходят из контакта, поэтому исправное состояние стакана напрямую влияет на четкое срабатывание пускового механизма.

Назначение и принцип работы

При вытягивании пускового шнура механизм стартера выдвигает зацепы, которые входят в контакт со стаканом. Усилие от шкива передается через эту деталь, проворачивая двигатель для запуска. Стакан работает при каждом пуске и воспринимает кратковременную механическую нагрузку в местах контакта с зацепами. Ровные кромки и правильная посадка помогают механизму включаться без холостого движения шнура, повторных рывков и ударного контакта.

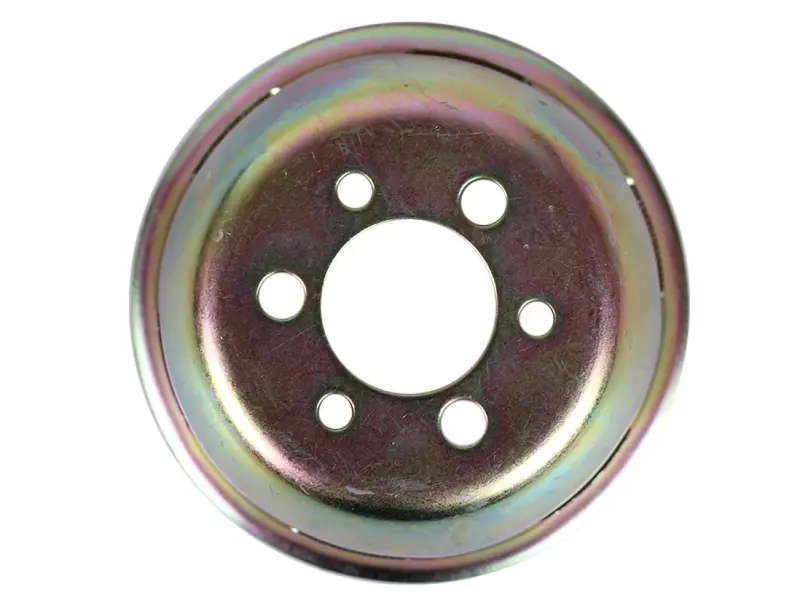

Деталь имеет чашеобразную круглую форму с приподнятым наружным ободом, центральным отверстием и шестью расположенными вокруг него отверстиями. Такая конфигурация должна совпадать с ответной частью конкретного двигателя. Стакан рассчитан на модель 173D; принадлежность техники только к категории мотоблоков или культиваторов недостаточна для выбора, поскольку пусковые механизмы разных серий отличаются геометрией.

Параметры для проверки перед покупкой

• Модель двигателя: дизельный 173D с воздушным охлаждением.
• Наружный диаметр: 108 мм — определяет общий габарит стакана и его расположение относительно зацепов стартера.
• Внутренний диаметр: 31,5 мм — этот размер необходимо сопоставить с посадочной частью снятой детали.
• Высота: 53 мм — от нее зависит положение зоны зацепления относительно ручного стартера.
• Масса: 225 г.

Для уверенного подбора сопоставьте обозначение двигателя, три основных размера, форму обода, центральное отверстие и расположение шести дополнительных отверстий со старым стаканом. Проверять следует сам двигатель и демонтированную деталь, а не только название модели мотоблока: на технике одной серии могут использоваться различные исполнения двигателя или пускового механизма.

Когда стакан требует замены

Поводом для осмотра становятся ситуации, когда шнур вытягивается, но двигатель не проворачивается, зацеп возникает через раз либо запуск сопровождается резкими ударами и срывами. Причиной могут быть изношенные или деформированные контактные кромки стакана, трещины, нарушение посадки, а также неисправность зацепов самого стартера. Перед заменой проверьте обе взаимодействующие детали: установка нового стакана не устранит проблему, если поврежден ответный механизм.

Установка и контроль после ремонта

Монтаж выполняют после снятия корпуса ручного стартера и получения доступа к месту установки стакана. Посадочную поверхность очищают от загрязнений, затем деталь устанавливают без перекоса и закрепляют способом, предусмотренным конструкцией двигателя 173D. Не следует подгибать обод или изменять форму отверстий для совмещения с неподходящей посадкой. После сборки медленно вытяните шнур и убедитесь, что зацепы входят в контакт без заклинивания, стакан вращается свободно, а корпус стартера не задевает подвижные части.

Стакан подходит для ремонта ручного запуска двигателя 173D, когда требуется восстановить передачу усилия от шнурового стартера. Точная сверка размеров и конфигурации перед установкой помогает избежать несовпадения и вернуть пусковому механизму нормальное зацепление.
