Алюминиевый переходник мотопомпы с фланца на шланг 100 мм

Переходник мотопомпы с фланца на шланг 100 мм

Алюминиевый переходник предназначен для присоединения напорного шланга диаметром 100 мм к соответствующему выходу мотопомпы. Деталь образует соединение между резьбовой частью насосного оборудования и гибкой линией, по которой отводится перекачиваемая вода. Такой формат используется при сборке или восстановлении магистрали, когда штатный патрубок поврежден, деформирован, потерян либо не обеспечивает правильную посадку шланга.

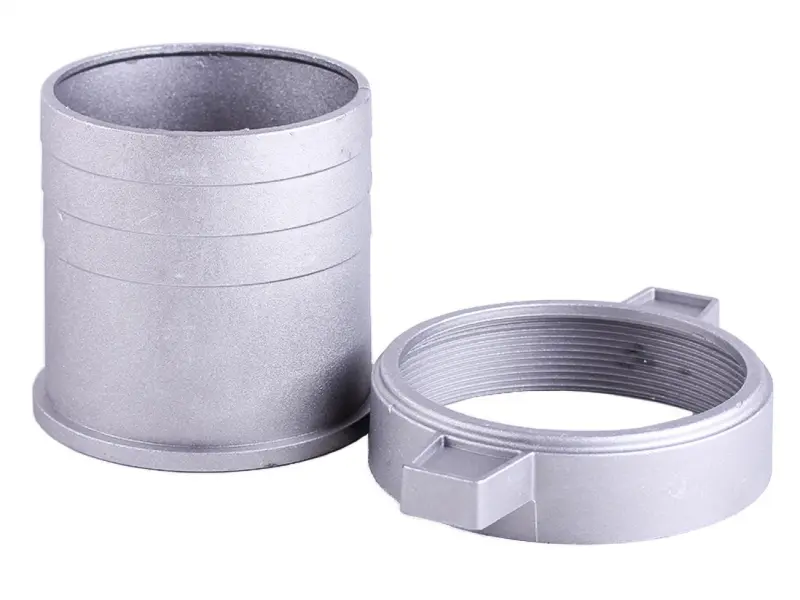

Конструкция состоит из цилиндрического патрубка с буртиком и отдельного резьбового кольца. Кольцо имеет наружные выступы, за которые его удобно удерживать во время монтажа. Внутренняя резьба кольца соединяется с выходной частью мотопомпы, а буртик фиксирует положение патрубка. На его наружной поверхности предусмотрены кольцевые пояски: они помогают удерживать надетый шланг и уменьшают вероятность его продольного смещения после затяжки подходящего крепления.

Параметры для правильного подбора

Одного обозначения «100 мм» недостаточно для проверки всей посадки. Перед покупкой необходимо сопоставить диаметр используемого шланга, резьбу на выходе мотопомпы и ее шаг. Для этой модели подтверждены резьба M112 и шаг 2,75 мм. Шланговая часть рассчитана на диаметр 100 мм, соответствующий распространенному четырехдюймовому типоразмеру. Если старый переходник сохранился, сравните с ним диаметр патрубка, форму опорного буртика, направление и параметры резьбы.

• Назначение: соединение выходного фланца мотопомпы с напорным шлангом.
• Диаметр под шланг: 100 мм.
• Резьбовое соединение: M112.
• Шаг резьбы: 2,75 мм.
• Материал: алюминиевый сплав.
• Масса: 320 г.
• Исполнение: цилиндрический патрубок и резьбовое прижимное кольцо.

При подборе учитывайте именно посадочный диаметр шланга, а не только его условное обозначение. Рукав должен надеваться на патрубок без чрезмерного растяжения, но и без свободного люфта. Также проверьте состояние ответной резьбы мотопомпы: сорванные витки, забоины и загрязнение могут помешать ровной установке даже правильно выбранной детали. Способ фиксации шланга подбирают с учетом конструкции рукава и условий его применения.

Монтаж и обслуживание соединения

Перед установкой очистите сопрягаемые поверхности, резьбу и место посадки от песка, налета и остатков прежнего уплотнения. Патрубок располагают ровно относительно выхода, после чего кольцо наворачивают вручную без перекоса. Резьба должна заходить плавно: усилие в начале наворачивания обычно указывает на неправильное положение деталей или несовпадение параметров. Окончательную затяжку выполняют равномерно, не повреждая выступы кольца и корпус переходника.

После присоединения шланга проверьте, чтобы его край располагался прямо, не был завернут внутрь и не создавал боковую нагрузку на патрубок. Крепление затягивают настолько, чтобы рукав сохранял положение во время работы, не пережимая и не повреждая его стенку. Перед полноценным запуском полезно выполнить короткую проверку соединения и убедиться в отсутствии смещения, подтекания и ослабления фиксации.

Замена переходника требуется при трещинах, деформации буртика, повреждении резьбы или заметном износе поверхности под шланг. Исправная геометрия помогает собрать напорную линию без перекоса и лишнего напряжения в месте присоединения. Модель подходит для ремонта и комплектации мотопомп с выходом 100 мм при условии совпадения резьбы M112, шага 2,75 мм и посадочных размеров.
