Алюминиевый переходник мотопомпы с фланца на шланг V80, тип 3

Переходник мотопомпы V80 для подключения шланга

Алюминиевый переходник типа 3 соединяет фланцевый выход мотопомпы со шлангом водяной магистрали. Деталь устанавливается вместо поврежденного или изношенного соединителя и образует переход от резьбовой части насоса к цилиндрическому патрубку. Такой формат подключения позволяет надеть шланг непосредственно на патрубок и зафиксировать его хомутом подходящего диапазона.

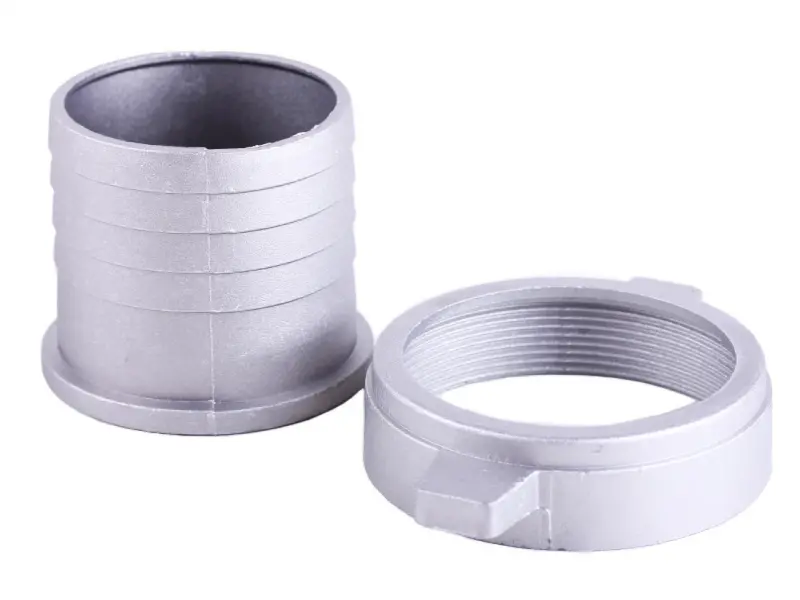

Переходник изготовлен из алюминиевого сплава. Конструкция включает патрубок с несколькими кольцевыми буртами и отдельное резьбовое прижимное кольцо. Бурты создают выраженный посадочный рельеф под шланг и помогают удерживать его после затяжки хомута. У основания патрубка предусмотрен фланцевый пояс, который участвует в фиксации детали со стороны корпуса помпы. Разъёмная конструкция удобна при обслуживании соединения: прижимное кольцо можно снять отдельно, не проворачивая надетый на патрубок шланг.

Размеры и критерии подбора

Обозначение V80 и указание «тип 3» необходимо рассматривать вместе с фактическими посадочными параметрами. Диаметр участка под шланг составляет 74 мм, резьба — М88, её шаг — 2,75 мм. Эти размеры следует сравнить со старым переходником и ответной частью мотопомпы. Одного совпадения условного обозначения модели недостаточно: у насосов одного класса могут различаться резьба, профиль фланца, способ прижима и геометрия уплотнительного посадочного места.

• Назначение: переход с фланцевого соединения мотопомпы на шланг.
• Исполнение: тип 3, обозначение совместимости V80.
• Материал: алюминиевый сплав.
• Диаметр под шланг: 74 мм.
• Резьба: М88 с шагом 2,75 мм.
• Масса: 180 г.

Перед выбором измерьте наружный диаметр старого патрубка в зоне установки шланга и проверьте параметры резьбовой части. Дополнительно сравните высоту фланцевого пояса, расположение уплотнения и форму прилегающих поверхностей. Шланг должен надеваться на патрубок достаточно плотно, без чрезмерного растяжения и свободного зазора. Диапазон хомута подбирают по фактическому наружному диаметру уже надетого шланга, а не только по обозначению самой мотопомпы.

Установка и проверка соединения

Монтаж выполняют на остановленной мотопомпе после удаления воды из присоединяемой линии. Посадочные поверхности очищают от песка, налёта и остатков старого уплотнения, затем проверяют состояние ответной резьбы. Исправный уплотнитель располагают без перекручивания и смещения. Патрубок устанавливают во фланцевое соединение, после чего прижимное кольцо наворачивают ровно, без перекоса. Резьба должна заходить свободно с первых витков: усилие в начале затяжки обычно указывает на неправильное совмещение деталей или загрязнение.

Шланг надевают на всю доступную длину ребристого участка и закрепляют хомутом за краем патрубка, не оставляя крепёж на самом торце. После сборки соединение проверяют при кратковременном запуске помпы. Просачивание воды, подсос воздуха, смещение шланга или влажный след возле фланца требуют остановки и повторной проверки посадки, уплотнения и затяжки. Переходник целесообразно заменить, если на прежней детали появилась трещина, деформировался фланцевый пояс, повредилась резьба либо износились бурты, удерживающие шланг.

Модель подходит для ремонта соединения V80 типа 3 при полном совпадении резьбы М88×2,75, диаметра патрубка 74 мм и фланцевой геометрии. Точная сверка этих параметров помогает получить аккуратное соединение без перекоса и сохранить возможность последующего обслуживания шланговой линии.
