Обратный клапан мотопомпы, исполнение 6, вход 80 мм

Обратный клапан мотопомпы, исполнение 6, вход 80 мм

Деталь устанавливается со стороны всасывающего патрубка мотопомпы и пропускает воду в направлении насосной камеры. Во время запуска разрежение, создаваемое крыльчаткой, открывает клапан, после чего вода поступает через входной патрубок. При остановке исправный клапан закрывает проход и препятствует обратному сливу воды. Это помогает сохранять заполнение насосной части и подготавливать мотопомпу к следующему запуску без лишней потери воды через всасывающий вход.

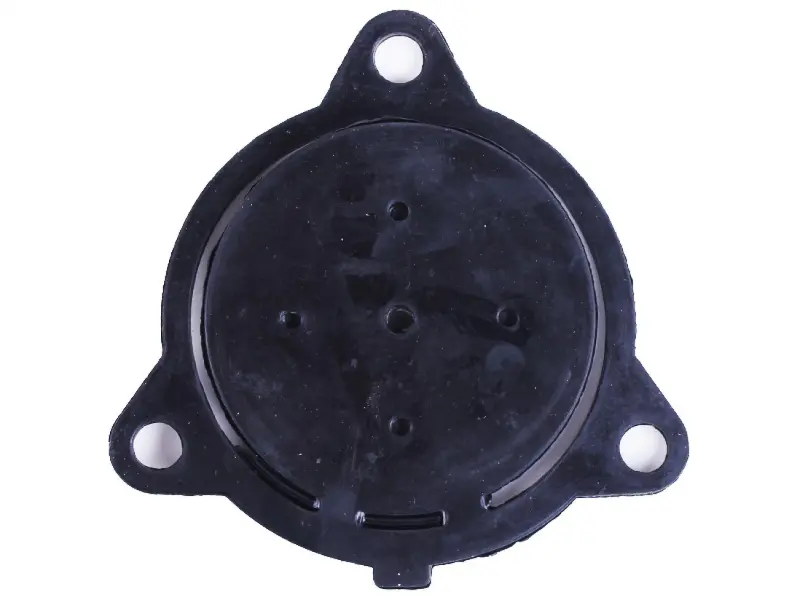

Исполнение рассчитано на вход 80 мм и обозначено в названии как тип 6. Клапан имеет круглую рабочую часть и три расположенные по окружности монтажные проушины с отверстиями. Такая геометрия предназначена для установки в соответствующее посадочное место входного фланца. Деталь следует подбирать по форме целиком: одинакового значения входа недостаточно, если отличаются наружный контур, расположение отверстий, профиль прилегания или конструкция клапанной части.

Что проверить при подборе

Перед покупкой снимите старый клапан и сопоставьте его с новой деталью. Основное внимание уделите диаметру входа, исполнению, количеству точек крепления и их взаимному расположению. Проверьте форму центральной части, контур наружной кромки, положение выступов и сторону установки. Если клапан подбирается для мотопомпы другой серии, ориентируйтесь на фактическую геометрию посадочного места, а не только на условное обозначение оборудования.

• Размер входа: клапан предназначен для посадки со стороны патрубка 80 мм.
• Вариант конструкции: исполнение 6 необходимо сопоставить с демонтированной деталью.
• Крепление: предусмотрены три монтажные проушины с отверстиями.
• Посадочный контур: круглая часть должна ровно располагаться во фланце без смещения, загибов и зажатия края.
• Состояние сопрягаемых деталей: на посадочной поверхности не должно оставаться песка, налета, фрагментов старой детали и других загрязнений.

Когда требуется замена

Проверка клапана нужна, если после заполнения корпуса вода уходит обратно через всасывающий патрубок, мотопомпа перестала нормально заполнять всасывающую линию или подготовка к работе занимает заметно больше времени. Причиной могут быть деформация клапанной части, повреждение кромки, загрязнение зоны прилегания либо неправильное положение детали. Неплотное закрытие нарушает удержание воды, поэтому перед заменой полезно осмотреть также фланец и место посадки.

Установка и контроль

Монтаж выполняют на остановленной и освобожденной от воды мотопомпе. После снятия входного фланца посадочную поверхность очищают, не повреждая ее. Клапан располагают в предусмотренном направлении, совмещают все три отверстия и проверяют, чтобы круглая часть лежала ровно. Фланцевое соединение затягивают равномерно: перекос способен помешать свободному открытию и плотному закрытию клапана.

После сборки насосную камеру заполняют водой в соответствии с инструкцией конкретной мотопомпы. До запуска проверяют, удерживается ли вода в корпусе и нет ли подтекания в зоне входного фланца. Если вода продолжает уходить, следует повторно проверить ориентацию клапана, чистоту прилегания и соответствие посадочной геометрии. Такой порядок позволяет отличить неисправность самой детали от неплотности соединения или ошибки при установке.

Эта позиция подходит для ремонта мотопомпы с входом 80 мм только при совпадении исполнения 6 и трехточечной посадки. Точное сравнение со снятым клапаном особенно важно для техники, выпускавшейся в нескольких модификациях: внешне близкие детали могут различаться расстояниями между крепежными отверстиями и формой рабочей зоны.
